لوله جداکننده شن و ماسه ساخت چین

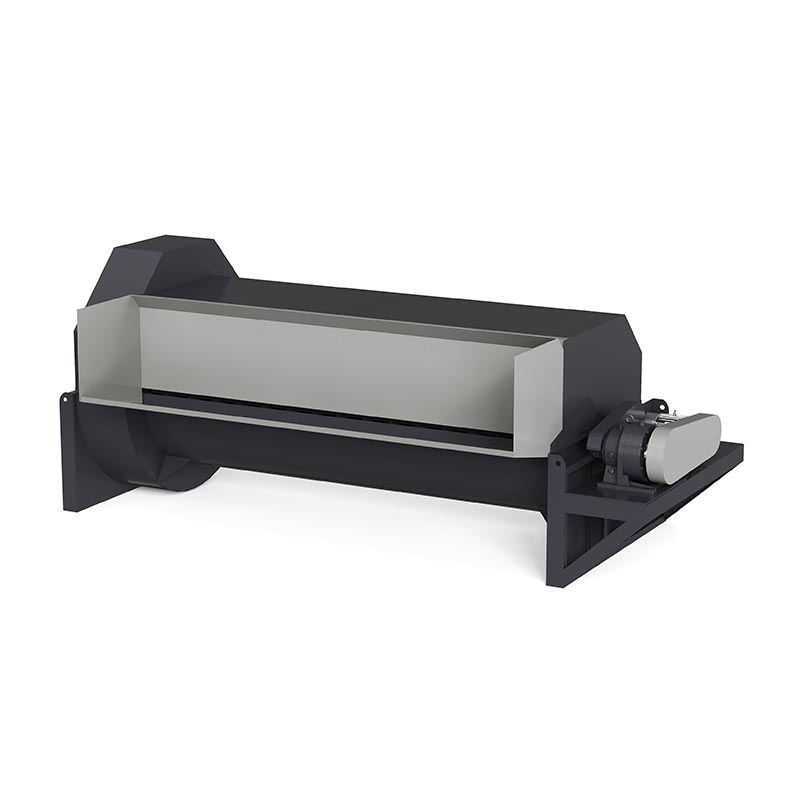

SINOU یک تولید کننده قابل اعتماد از ناودان جداکننده شن و ماسه است، این نوع تجهیزات به عنوان ناودان بالابر تغذیه زمین مسطح نیز شناخته می شود، یک دستگاه کمکی تغذیه جلویی ضروری برای هر دو است.بازیابی بتن دواروبازیابی بتن ارتعاشی.

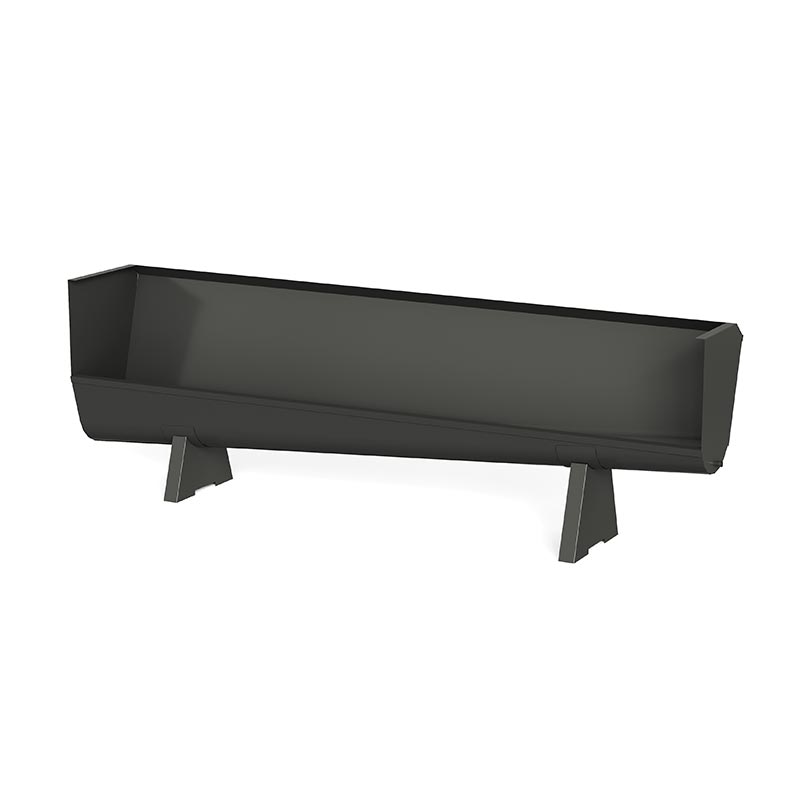

متفاوت از ترانشه‌های تغذیه سنتی شیب‌دار که نیاز به ساخت رمپ مدنی دارند، این دستگاه از مکانیزم بلند کردن تیغه‌های مارپیچ و چرخ سطل استفاده می‌کند تا تخلیه کامیون میکسر را مستقیماً روی زمین صاف انجام دهد.

این امر به شدت سرمایه گذاری در ساخت فونداسیون را کاهش می دهد، چرخه های ساخت پروژه را کوتاه می کند و کل راندمان تغذیه سیستم های جداسازی شن و ماسه را برای کارخانه های بچینگ بتن افزایش می دهد.

مکانیزم کاری منحصر به فرد

1. تغذیه زمین مسطح:کامیون‌های میکسر در زمینی هموار پارک می‌کنند تا بتن باقی‌مانده و تخلیه فاضلاب را در مخزن وسیع دریافت کننده دریچه بالابر تخلیه کنند، بدون نیاز به فونداسیون سطح شیبدار.

2. بالابر مارپیچی مکانیکی:مجموعه تیغه‌های مارپیچ داخلی، سنگدانه‌ها و فاضلاب را به طور پیوسته تا ارتفاع تغذیه تعیین‌شده با جداکننده‌های شن و ماسه بالا می‌برد.

3. تحویل مواد همگن:ساختار کمکی چرخ سطلی، توده های بتن آگلومره شده را به طور یکنواخت پراکنده می کند، از انباشته شدن مواد موضعی و تغذیه ناهموار به واحد اصلی بازیابی جلوگیری می کند.

4. انحراف فاضلاب همزمان:کانال‌های راهنمای آب یکپارچه، فاضلاب را از سنگدانه‌ها در حین بلند کردن جدا می‌کند، و فاضلاب را به سمت تأسیسات ته نشینی برای استفاده مجدد چرخه‌ای به طور همزمان هدایت می‌کند.

5. عملیات چرخه خودکار:در ارتباط با کابینه کنترل خودکار بازیابی کننده های بتن، کانال بالابر همزمان با تجهیزات جداسازی شروع و متوقف می شود تا جریان تغذیه بدون مراقبت به دست آید.

تجزیه کامل ساختاری و اجزاء

1. بدنه مخزن اصلی جوش داده شده سنگین

پوسته بیرونی با فولاد کربنی فوق‌العاده ضخیم از طریق جوشکاری با نفوذ کامل ساخته شده است که با کاهش تنش پردازش می‌شود تا در برابر ضربه و تغییر شکل طولانی‌مدت از مواد بتن مقاومت کند. سطح بیرونی تحت پوشش رنگ‌آمیزی ضد زنگ قرار می‌گیرد و با محیط‌های ایستگاه اختلاط بیرونی با رطوبت بالا و گل‌آلود سازگار می‌شود. ورودی خوراک کاملا باز تحمل تخلیه را برای کامیون های میکسر به حداکثر می رساند.

2. مجموعه هسته بالابر مارپیچی

شفت مارپیچی با گشتاور بالا همراه با تیغه های مارپیچی ضخیم مقاوم در برابر سایش هسته بالابر را تشکیل می دهد. تیغه ها برای مقاومت در برابر اصطکاک مداوم ملات ماسه، سنگ و سیمان، از درمان مقاوم در برابر سایش سطح استفاده می کنند. صندلی های بلبرینگ ضد آب مهر و موم شده در هر دو انتهای شفت، ملات و فاضلاب را از خوردگی قطعات انتقال متوقف می کند.

3. واحد اختلال کمکی چرخ سطل

ساختار چرخ سطلی منطبق به طور همزمان با سیستم مارپیچی می چرخد ​​و تکه های بتن سخت شده را قبل از بلند شدن می شکند. از مسدود کردن شکاف‌های مارپیچی توده‌های بزرگ جلوگیری می‌کند و از انتقال حجم یکنواخت مواد به تجهیزات جداسازی پایین دست اطمینان می‌دهد.

4. درایو و سیستم کنترل خودکار

مجهز به موتور درایو پایدار 7.5 کیلوواتی، با گیربکس کاهش دهنده برای خروجی گشتاور بالا و سرعت پایین ثابت. پشتیبانی از کابینت کنترل برقی تمام اتوماتیک، استارت-استاپ اینترلاک را با بازگیرهای بتن دوار/ارتعاشی انجام می دهد. عملکردهای حفاظت از اضافه بار، استال و نشت برای محافظت از کل سیستم تغذیه تعبیه شده است.

5. لوازم جانبی مقاوم در برابر سایش و ضد پاشش

دیواره داخلی مخزن با صفحات فولادی مقاوم در برابر سایش با سختی بالا برای افزایش طول عمر. حفاظ های ضد پاشش بلند کننده اطراف، پاشش مواد را در حین تخلیه کامیون متوقف می کند. طراحی مدولار برای جداسازی سریع و جایگزینی آسترها و تیغه های فرسوده.

نقاط قوت رقابتی متمایز

1. هزینه مهندسی عمران رمپ صفر:

پارکینگ کامیون میکسر زمین مسطح را فعال می کند، حفاری گران قیمت پایه شیب و کار ریختن بتن را برای ایستگاه های اختلاط حذف می کند.

2. راندمان تغذیه بالاتر:

بلند کردن اجباری مکانیکی ظرفیت انتقال 30 متر مکعب بر ساعت را ارائه می دهد که بسیار سازگارتر از تغذیه شیب گرانشی مستعد رکود مواد است.

3. سازگاری تطبیق جهانی:

کاملاً با تمام مشخصات Reclaimer دوار بتن SINOU و Reclaimer ارتعاشی بتن، قابل انطباق با طرح های بچینگ پلانت در مقیاس متوسط ​​و بزرگ است.

4. ردپای فشرده:

ابعاد کلی 605030002400 میلی متر فضای محدودی را اشغال می کند که برای ایستگاه های اختلاط با مناطق باریک تجهیزات رزرو شده ایده آل است.

5. نگهداری طولانی مدت کم:

اجزای سایش ضخیم چرخه خدمات طولانی دارند. طراحی مخزن باز باعث تمیز کردن باقی مانده و تعویض قطعات سریع و صرفه جویی در کار می شود.

6. پیوند تمام خودکار پایدار:

کنترل همگام‌سازی با جداکننده‌های شن و ماسه، کار نظارت دستی را کاهش می‌دهد و از اجرای بار خالی یا اضافه بار میزبان‌های جداسازی جلوگیری می‌کند.

سناریوهای کاربردی و تطبیق مکان

1. سایت های کاربردی ایده آل

● کارخانه بچینگ بتن آماده تجاری متوسط ​​و بزرگ بدون رمپ تخلیه از پیش ساخته شده

● ایستگاه های اختلاط تازه ساخته شده با هدف کاهش بودجه ساخت اولیه عمرانی

● بازسازی کارخانه های اختلاط قدیمی که در آن بازسازی زمین برای شیب ها غیرممکن است

● Temporary municipal, bridge and road construction mixing yards requiring fast equipment deployment

2. طرح تطبیق سیستم

(1) مکان یابی مستقل:برای خطوط تولید ایستگاه مستقل، یک لوله بالابر مکانیکی را با یک مجموعه واحد بازگیر بتن دوار یا ارتعاشی جفت کنید.

(2) پیوند چند واحدی:برای پایه‌های اختلاط متمرکز فوق‌العاده بزرگ، از یک دستگاه بازگیر بتن ارتعاشی با ظرفیت بالا استفاده کنید.

(3) تطبیق تسهیلات کمکی:با مخازن ته نشینی، خطوط لوله زهکشی HDPE و ذخایر سنگدانه هماهنگ کنید تا یک جریان کار بازیافت بتن باقیمانده حلقه بسته تشکیل شود.

پروتکل استاندارد نگهداری معمولی

1. روغنکاری و بازرسی انتقال:روان کننده واجد شرایط را به طور منظم در تمام صندلی های بلبرینگ و قطعات انتقال دنده پر کنید. بررسی کنید که آیا چرخش چرخ مارپیچی و سطلی انعطاف‌پذیر و بدون لرزش است یا خیر.

2. بررسی سفتی بست:تمام پیچ‌های فیکس‌کننده قاب، موتور و آستر را هر هفته بازرسی کنید، بست‌های شل را ببندید تا از لرزش ساختاری در حین کار جلوگیری شود.

3. تمیز کردن به موقع باقی مانده:بتن چسبانده شده، ملات و سنگدانه ها را روی تیغه های مارپیچ، چرخ های سطل و دیواره های داخلی مخزن پس از هر شیفت کاری پاک کنید تا از انسداد انجماد جلوگیری شود.

4. نگهداری زهکشی سایت:هر روز لجن و رسوب را در گودال های زهکشی اطراف پاک کنید تا خروج فاضلاب بدون مانع از پایه ناودان تضمین شود.

5. بازرسی سه ماهه سایش:اندازه گیری از دست رفتن ساییدگی تیغه های مارپیچ و سایش آستر. برای جلوگیری از آسیب رساندن به بدنه مخزن اصلی، قطعات به شدت فرسوده را از قبل تعویض کنید.

قدرت کارخانه و اعتبار بازار جهانی

به عنوان یک دستگاه تغذیه هسته پشتیبان برای خط تولید کامل بازیافت بتن ما، ناودان جداکننده شن و ماسه SINOU قبل از حمل و نقل، با رعایت استانداردهای ایمنی ماشین آلات اتحادیه اروپا، تحت آزمایش بارگذاری سخت کارخانه قرار می گیرد.

این تجهیزات تغذیه بالابر در کنار واحدهای اصلی به بازارهای اروپا، خاورمیانه و آسیای جنوب شرقی صادر شده است.

مشتریان به طور گسترده ای توانایی آن را در کاهش هزینه های عمرانی و تثبیت کارایی سیستم جداسازی تشخیص می دهند. ما همچنین خدمات تنظیم ابعاد و توان سفارشی را برای مطابقت با الزامات منحصر به فرد چیدمان زمین مسطح در محل اپراتورهای کارخانه اختلاط جهانی ارائه می دهیم.
