کارخانه متر غلظت با کارایی بالا

SINOU یک تولید کننده حرفه ای و تامین کننده جهانی غلظت سنج دوغاب صنعتی است. ما به طور مستقل دو راه حل اصلی نظارت بر خط لوله را توسعه می دهیم: نوع اولتراسونیک مستقیم و نوع چنگال تنظیم ضد بلوک گسترده، که هر دو منابع اندازه گیری رادیواکتیو را رها می کنند تا خطرات ایمنی کارگاه را حذف کنند.

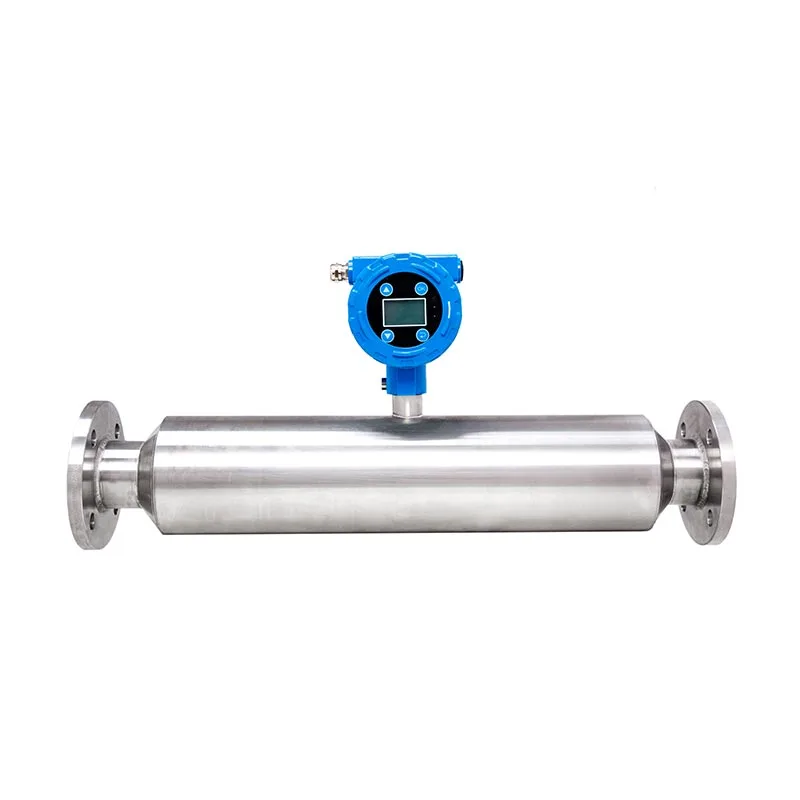

این غلظت سنج خطی به طور کامل از قطعات مرطوب شده از جنس استنلس استیل، الگوریتم‌های یکپارچه جبران دما و فشار ساخته شده است که از خروجی سیگنال دوگانه 4-20 میلی آمپر و RS485 پشتیبانی می‌کند.

می توان آن را به طور یکپارچه با کابینت کنترل تغذیه فیلتر غشایی، میکسر مخزن و تجهیزات دوز فلوکولانت اتوماتیک برای ساخت سیستم آبگیری کامل لجن حلقه بسته متصل کرد. این ابزار به طور خودکار پارامترهای جریان تغذیه و فشار را با توجه به محتوای جامد دوغاب در زمان واقعی، رفع انسداد مکرر خط لوله، رطوبت ناپایدار کیک فیلتر و نقاط درد مصرف بیش از حد مواد شیمیایی کارخانه های بچینگ بتن، کارخانه های چاپ و ایستگاه های فاضلاب شهری تنظیم می کند.

متفاوت از آشکارسازهای نمونه برداری دستی متناوب، تجهیزات ما از نظارت آنلاین بی وقفه 24 ساعته برای کاهش هزینه های طولانی مدت کار و عملیات پشتیبانی می کند.

دو اصل کار اندازه گیری مستقل

بسیاری از مشتریان مهندسی در خارج از کشور این سوال را مطرح می کنند: تفاوت بین غلظت سنج دوغاب اولتراسونیک و چنگال تنظیم چیست و چگونه می توان نوع مناسب را برای خط لوله دوغاب در محل انتخاب کرد؟ ما دو فناوری اندازه گیری خود توسعه یافته را به طور جداگانه شرح می دهیم:

(1)اصل اندازه گیری اولتراسونیک مستقیم

متر غلظت اولتراسونیک ساختار لوله کاملا مستقیم را بدون زوایای مرده داخلی اتخاذ می کند. پروب های فرستنده و گیرنده فراصوت متقارن در دو طرف خط لوله اندازه گیری نصب شده اند. هنگامی که دوغاب از طریق لوله جریان می یابد، ذرات جامد و حباب های کوچک انرژی اولتراسونیک را کاهش می دهند.

تراشه داخلی با دقت بالا، محتوای جامد بلادرنگ را با داده‌های تلفات سرعت صدا، با برنامه جبران دما مستقل محاسبه می‌کند تا جابجایی داده‌ها ناشی از نوسانات دمای متوسط ​​را از بین ببرد. الگوریتم ضد تداخل داخلی به طور خودکار تأثیر فیبر و حباب های هوای ریز را فیلتر می کند که برای چاپ لجن رنگ و فاضلاب شستشوی بتن با ناخالصی های معلق بسیار مناسب است. سیگنال‌های غلظت بی‌درنگ به فیلتر پرس PLC منتقل می‌شوند تا فرکانس پمپ تغذیه به طور خودکار تنظیم شود.

(2)اصل اندازه گیری چنگال تنظیم ضد بلوک گسترده

غلظت سنج چنگال تنظیم، کاوشگر حسگر رزونانس را در داخل کانال جریان فلنج بزرگ شده تنظیم می کند. فرکانس ارتعاش طبیعی چنگال با چگالی دوغاب تغییر می کند و سیستم داده های افست فرکانس را به مقدار غلظت تبدیل می کند.

حفره گشاد شده از پوشاندن رسوب به پروب جلوگیری می کند و کاملاً با ملات ساختمانی حاوی ماسه و دوغاب باطله معدنی سازگار می شود. این ساختار دارای عملکرد ساده و مصرف انرژی کم است که به طور گسترده در خطوط لوله انتقال اصلی پروژه های مهندسی محیط زیست کاربرد دارد.

تجزیه کامل اجزای ساختاری خط لوله

تمام مجموعه‌های خیس‌شده و خارجی غلظت‌سنج دوغاب SINOU برای تماس طولانی‌مدت با دوغاب قلیایی، شنی و ویسکوز بهینه شده‌اند که به شش بخش اصلی تقسیم می‌شوند:

(1)بدنه اصلی اندازه گیری خط لوله

دو سبک ساختاری برای گزینه: لوله مستقیم لوله‌ای / لوله فلنج ضد بلوک پهن. مواد استاندارد فولاد بدون درز SUS304 ضخیم است. SUS316L، Hastelloy یا آلیاژ تیتانیوم را می توان برای محیط خورنده قوی انتخاب کرد. دیواره داخلی از پرداخت آینه ای برای کاهش چسبندگی لجن پشتیبانی می کند. هر لوله قبل از تحویل تحت آزمایش فشار هیدرولیک دارای 1.5 برابر ارزیابی قرار می گیرد تا خطرات نشتی را از بین ببرد و با فلنج های استاندارد جهانی PN10/PN16 بدون بازسازی خط لوله مطابقت دارد.

(2)هسته سنجش دقیق

گروه پروب دوگانه اولتراسونیک یا سنسور چنگال تنظیم مقاوم در برابر سایش، کاملاً غوطه ور در مسیر جریان متوسط، مجهز به آشکارساز دمای واقعی PT1000. تمام قطعات الکترونیکی قبل از مونتاژ، غربالگری پیری با دمای بالا را انجام می دهند.

(3) کابین فرستنده دیجیتال برتر

پوسته آلومینیوم ریخته گری کاملا مهر و موم شده IP65، ساختار ضد انفجار اختیاری ExdⅡBT6 برای کارگاه های شیمیایی. صفحه نمایش لمسی LCD محلی غلظت، دما و داده های در حال اجرا را در زمان واقعی نمایش می دهد و از کالیبراسیون صفر و دهانه در محل بدون تجهیزات کامپیوتری اضافی پشتیبانی می کند.

(4) ماژول تبدیل سیگنال جدا شده

طراحی مدار ضد تداخل الکترومغناطیسی، به طور موثر در برابر پرش سیگنال تولید شده توسط پمپ های اطراف و مبدل های فرکانس مقاومت می کند. خروجی سیگنال دوگانه استاندارد: سیگنال آنالوگ 4-20 میلی آمپر + ارتباط دیجیتال RS485 Modbus، سازگار با PLC، DCS و سیستم کنترل مرکزی.

(5)رابط فلاشینگ خودکار رزرو شده

پورت تمیز کردن فشار بالا مستقل روی بدنه لوله محفوظ است، سیمان و لجن رنگدانه متصل را به طور منظم شستشو دهید تا چرخه تعمیر و نگهداری طولانی شود.

(6) لوازم جانبی تطبیق کامل

واشرهای فلنج پشتیبانی، پیچ و مهره های ثابت، کابل های سیگنال محافظ و ابزارهای کالیبراسیون به صورت یک مجموعه کامل تحویل داده می شوند، بدون نیاز به خرید قطعات یدکی اضافی.

مزایای محصول اصلی انحصاری

(1)فناوری اندازه گیری دوگانه برای انواع مختلف دوغاب

مشتریان می توانند مدل اولتراسونیک را برای لجن هوادهی غنی از فیبر یا مدل چنگال تنظیم برای ملات ساختمانی ریگی انتخاب کنند. یک سری محصول تمام شرایط کاری نظارت بر خط لوله دوغاب جریان اصلی را پوشش می دهد.

(2)طراحی اندازه گیری ایمن غیر رادیواکتیو

عدم وجود منبع رادیواکتیو در داخل تجهیزات، اجتناب از خطرات بهداشت شغلی برای کارگران، ساده کردن روش های پذیرش محیطی برای پروژه های خارج از کشور.

(3) بهینه سازی کامل خط لوله ضد بلوک

لوله با زاویه مرده صفر و ساختارهای دوگانه فلنج پهن از تجمع سیلت جلوگیری می کند. دیوار داخلی صیقلی آینه به همراه پورت فلاشینگ فرکانس انسداد سنسور را تا حد زیادی کاهش می دهد.

(4) الگوریتم جبران داخلی چند بعدی

برنامه فیلترینگ دما، فشار و حباب مستقل، نوسانات داده‌های اندازه‌گیری در مقیاس کامل 0.3% کنترل می‌شود، بدون نیاز به کالیبراسیون نمونه‌برداری دستی مکرر.

(5)اتصال خودکار سیستم حلقه بسته

اینترلاک داده های غلظت زمان واقعی پمپ تغذیه پرس و دستگاه دوز را فیلتر می کند، به طور خودکار جریان و دوز دارو را تنظیم می کند، مصرف مواد شیمیایی را تا 15 تا 28 درصد کاهش می دهد و نرخ انسداد خط لوله را بیش از 70 درصد کاهش می دهد.

(6) تطبیق منبع تغذیه جهانی

طراحی مدار فرکانس دوگانه 50Hz/60Hz، عملکرد پایدار تحت ولتاژ ژنراتور ناپایدار سایت های ساخت و ساز خاورمیانه، گواهینامه CE و ISO کامل برای تصویب مناقصه جهانی و ترخیص کالا از گمرک.

(7) هزینه نگهداری طولانی مدت کم

بدون الکترود مصرفی در داخل قسمت حسگر، فقط کالیبراسیون ساده سه ماهه مورد نیاز است، هزینه تعویض سالانه قطعات یدکی را کاهش می دهد.

جدول پارامترهای فنی رسمی دو سری

غلظت سنج لوله اولتراسونیک

غلظت سنج چنگال تنظیم ضد بلوک

راهنمای انتخاب استاندارد محصول

ما 5 استاندارد انتخاب اصلی را خلاصه می کنیم تا به خریداران خارجی کمک کنیم متر غلظت مناسب را با توجه به شرایط کاری واقعی مطابقت دهند:

(1)مشخصات محیط دوغاب را تأیید کنید

چاپ لجن رنگ/سیمان با حباب و فیبر:مدل لوله ای اولتراسونیک ST-U را انتخاب کنید.

ملات ساختمانی حاوی ماسه / باطله معدن:مدل ضد بلوک چنگال تنظیم ST-T را انتخاب کنید.

فاضلاب اسیدی و قلیایی قوی:مواد مرطوب SUS316L/Hastelloy را ارتقا دهید.

(2)دقت اندازه گیری مورد نیاز را تأیید کنید

آبگیری لجن کارخانه اختلاط معمولی:مدل ±0.3wt استاندارد؛

پروژه های دوز دقیق شیمیایی:نسخه سفارشی با دقت بالا

(3) مشخصات خط لوله مطابقت

برای انتخاب فلنج و بدنه لوله مقاوم در برابر فشار، کالیبر واقعی خط لوله و فشار خروجی پمپ را ارائه دهید.

(4) تقاضای کنترل خودکار را روشن کنید

تنظیم اولیه سرعت پمپ:خروجی تک 4-20 میلی آمپر؛

مدیریت متمرکز از راه دور:سیگنال دوگانه 4-20mA+RS485 با گزینه ماژول ابری.

(5)محیط نصب را متمایز کنید

کارگاه عمومی داخلی:فرستنده استاندارد IP65؛

کارگاه مواد شیمیایی قابل اشتعال:کابینت ضد انفجار اختیاری؛

خط لوله باز در فضای باز:پوشش محافظ ضد باران مطابقت.

مقایسه افقی با تجهیزات دانسیته دوغاب سنتی

تطبیق تجهیزات پشتیبانی

هنگام ساخت خط آبگیری کامل لجن اتوماتیک، متر غلظت ما می تواند سیستم محیطی یکپارچه را با تجهیزات زیر خود توسعه دهد:

(1)پرس فیلتر غشایی:برای تثبیت رطوبت کیک فیلتر، سرعت تغذیه و زمان فشردن را از طریق سیگنال غلظت تنظیم کنید

(2)همزن میکسر:دوغاب مخزن را همگن کنید تا از طبقه بندی غلظت موضعی جلوگیری شود

(3) لوله دوغاب HDPE:خط لوله ضد خوردگی مطابق با اندازه فلنج استاندارد

(4) دستگاه دوز فلوکولانت اتوماتیک:تنظیم خودکار دوز دارو بر اساس محتوای جامد بلادرنگ

(5)ستون اسپری:کنترل غلظت مایع خنثی در گردش برای تصفیه گازهای زائد

شرایط کار برنامه چند صنعت

(1)کارخانه بچینگ بتن آماده ثابت و متحرک

(2)خطوط لوله تولید آبگیری لجن کارخانه چاپ و رنگرزی

(3) نظارت بر انتقال لجن غلیظ شده توسط کارخانه فاضلاب شهری

(4) تشخیص دوغاب باطله معدن و سنگدانه

(5)سیستم خط لوله ملات ساخت راه و پل

(6) آبکاری و تصفیه مایع شیمیایی ریز اسید-باز

(7) پروژه های فاضلاب ایستگاه های اختلاط شن و ماسه بالا بیابان خاورمیانه

سوالات متداول خریداران جهانی

Q1: آیا ماسه ریز سیمان خط لوله اندازه گیری و پروب سنجش را مسدود می کند؟

A: دو سری ما هر دو طراحی ضد بلوک هدفمند را اتخاذ می کنند. لوله اولتراسونیک فاقد پروب داخلی بیرون زده است. مدل چنگال تنظیم از کانال جریان بزرگ شده برای جلوگیری از بسته بندی سیلت استفاده می کند. مجهز به پورت فلاشینگ اختصاصی برای تمیز کردن منظم و عملکرد پایدار طولانی مدت.

Q2: غلظت سنج هر چند وقت یک بار نیاز به کالیبراسیون دارد؟

A: تحت شرایط استاندارد کار کارخانه اختلاط، فقط کالیبراسیون مقایسه نمونه برداری هر سه ماه یکبار، عملیات ساده از طریق صفحه لمسی محلی بدون نرم افزار حرفه ای.

Q3: آیا می توان غشاء پیوند سیگنال غلظت را کنترل تغذیه خودکار فیلتر کرد؟

پاسخ: بله، کاربران می توانند آستانه های غلظت بالا و پایین را در داخل دستگاه تنظیم کنند تا بدون عملکرد دستی، شتاب / کاهش سرعت پمپ تغذیه خودکار را درک کنند.

Q4: آیا می توانیم محدوده اندازه گیری، قطر لوله و مواد ضد خوردگی را با توجه به شرایط سایت سفارشی کنیم؟

پاسخ: ما سفارشی سازی هدفمند محدوده اندازه گیری، کالیبر فلنج، آلیاژ مرطوب شده و پیکربندی ضد انفجار را بر اساس پارامترهای دوغاب واقعی مشتری ارائه می دهیم. تمام تجهیزات نهایی مارک استاندارد SINOU را حفظ می کنند.

مراحل نصب و راه اندازی استاندارد

(1)ابزار را روی خط لوله مستقیم افقی نصب کنید، قسمت مستقیم قطر لوله را حداقل 5 برابر قبل و بعد از تجهیزات رزرو کنید، از خروجی های پمپ و مناطق متلاطم زانویی خودداری کنید.

(2)پیچ های فلنج را به طور یکنواخت با واشرهای آب بندی ببندید تا از نشت دوغاب در حین کار جلوگیری شود.

(3) کابل های سیگنال را از خطوط پمپ پرقدرت جدا کنید تا از تداخل سیگنال الکترومغناطیسی جلوگیری شود.

(4) پس از نصب، کالیبراسیون صفر آب را کامل کنید، سپس کالیبراسیون دهانه را با نمونه های دوغاب استاندارد انجام دهید.

(5)پارامترهای اینترلاک غلظت را مطابق با فیلتر پرس PLC تنظیم کنید، آزمایش مداوم را برای 2-3 ساعت انجام دهید تا داده های پایدار قبل از تولید رسمی تأیید شود.

برنامه بازرسی و نگهداری درجه بندی شده

(1)بازرسی روزانه در هر شیفت

①  داده های غلظت زمان واقعی صفحه لمسی را برای نوسانات غیرعادی بررسی کنید

②  اتصالات فلنج را از نظر نشت دوغاب بررسی کنید

③  گرد و غبار روی سطح فرستنده را تمیز کنید

(2)تعمیر و نگهداری هفتگی

① برنامه شستشوی خودکار را برای پاکسازی لجن چسبیده داخل لوله اندازه گیری شروع کنید

②  پایانه های سیم سیگنال شل را سفت کنید

③  پاسخ اتصال را با پمپ تغذیه تست کنید

(3) کالیبراسیون سه ماهه و بازرسی عمیق

① برای مقایسه آزمایشگاهی و کالیبراسیون مجدد، نمونه دوغاب در محل بگیرید

②  پوسته پوسته شدن دیواره داخلی خط لوله و رسوبات سیلت را تمیز کنید

③ عملکردهای هشدار خطای تجهیزات را تست کنید

(4) تعمیرات اساسی سالانه کامل

④  درجه خوردگی و سایش لوله اندازه گیری را بررسی کنید

⑤  اشکال زدایی پارامتر کامل برنامه کنترل داخلی

⑥  لوازم جانبی آب بندی کهنه را جایگزین کنید

(5)چرخه تعویض قطعات پوشیدنی

① واشر آب بندی فلنج:6 تا 9 ماه

② لوازم جانبی نازل فلاشینگ:10 ماه

③ مدار داخلی ترانسفورماتور:3 سال

خدمات سفارشی سازی شرایط کاری

ما تنظیم هدفمند را با توجه به پارامترهای دوغاب در محل مشتری و نیازهای پروژه ارائه می دهیم:

(1)سفارشی سازی پارامتر:محدوده اندازه گیری محتوای جامد، درجه مقاومت دمای متوسط ​​و ظرفیت تحمل فشار خط لوله را تنظیم کنید

(2)سفارشی سازی مواد:ارتقاء قطعات خیس شده SUS316L/Hastelloy/Titanium برای محیط خورنده قوی

(3) سفارشی سازی ساختاری:تغییر اندازه فلنج DN، اضافه کردن پوشش ضد باران در فضای باز یا کابین فرستنده ضد انفجار

(4) سفارشی سازی عملکرد:اضافه کردن آپلود داده از راه دور ابری و خروجی رله هشدار حد بالا/پایین همه محصولات سفارشی شده ظاهر استاندارد و شناسایی برند SINOU را حفظ می کنند، خدمات پردازش برند خصوصی ارائه نمی شود.

بسته بندی صادرات و شرایط لجستیک جهانی

(1)استاندارد بسته بندی صادراتی:بدنه اصلی لوله اندازه گیری پوشش داده شده با گریس ضد زنگ، فیلم پلی اتیلن ضد آب پیچیده شده است. فرستنده بسته بندی شده مستقل جعبه چوبی ضد ضربه. تمام واشرها، کابل ها و ابزار کالیبراسیون در کیسه های لوازم جانبی بسته بندی می شوند. دفترچه‌های راهنما و فایل‌های گواهینامه در کیسه اسناد اختصاصی مهر و موم شده‌اند، ماده خشک‌کننده برای محافظت از رطوبت حمل‌ونقل دریایی اضافه شده است.

(2)شرایط تجارت بین المللی قابل اجرا:EXW، FOB، CFR، CIF، DAP طیف کاملی از Incoterms پشتیبانی می شود

(3) همکاری لجستیک جهانی:حمل و نقل بار با همکاری بلند مدت کالا را به اروپا، خاورمیانه، آسیای جنوب شرقی و آفریقا تحویل می دهد. بارگذاری مخلوط بافیلتر پرس، همزن و لوله HDPE برای صرفه جویی در هزینه حمل و نقل کانتینر مجاز است.

استانداردهای QC مواد خام و محصول نهایی

(1)بازرسی مواد خام:تمام مواد فولادی ضد زنگ تست خوردگی غوطه وری اسید-باز 72 ساعته را پشت سر می گذارند. قطعات الکترونیکی غربالگری پیری با دمای بالا و پایین 96 ساعت را کامل می کنند.

(2)تست فشار هیدرولیک:هر لوله 1.5 برابر فشار نامی را به مدت 30 دقیقه بدون تغییر شکل یا نشت تحمل می کند.

(3) تست کالیبراسیون دقیق:نمونه‌های دوغاب استاندارد درجه‌بندی‌شده برای کالیبراسیون، خطای محدوده کامل در محدوده ± ۰.۴ وزنی کنترل می‌شود.

(4) تست شبیه سازی ضد تداخل:حباب‌های هوا و ناخالصی‌های فیبر را برای تأیید پایداری داده‌ها در محیط پیچیده معرفی کنید.

(5)بازرسی نمونه به پایان رسید:5٪ نمونه برداری تصادفی در هر دسته تولید برای بررسی مجدد همه شاخص های عملکرد قبل از تحویل.

موارد پروژه مهندسی خارج از کشور

مورد 1: کارخانه بزرگ اختلاط بتن، عربستان سعودی

غلظت سنج اولتراسونیک ST-U نصب شده بر روی خط لوله لجن شستشو، مطابق با سیستم تغذیه پرس فیلتر غشایی. پس از سه سال کار مداوم در محیط بیابانی با دمای بالا، میزان انسداد خط لوله تا 75 درصد کاهش یافت، هزینه فلوکولانت 22 درصد کاهش یافت. بازخورد مشتری: داده های اندازه گیری پایدار است، حجم کار نگهداری روزانه بسیار کم است.

مورد 2: کارخانه چاپ و رنگرزی جنوب شرقی

غلظت سنج سری ST-U که روی خط آبگیری لجن چاپ مستقر شده است، به طور موثر در برابر تداخل فیبر مقاومت می کند و خشکی کیک فیلتر را ثابت نگه می دارد.

مورد 3: ایستگاه تصفیه فاضلاب شهری

مدل چنگال تنظیم ضد بلوک ST-T که در خط لوله لجن ضخیم شده اعمال می شود، کنترل کامل آبگیری خودکار بدون سرنشین را انجام می دهد.
