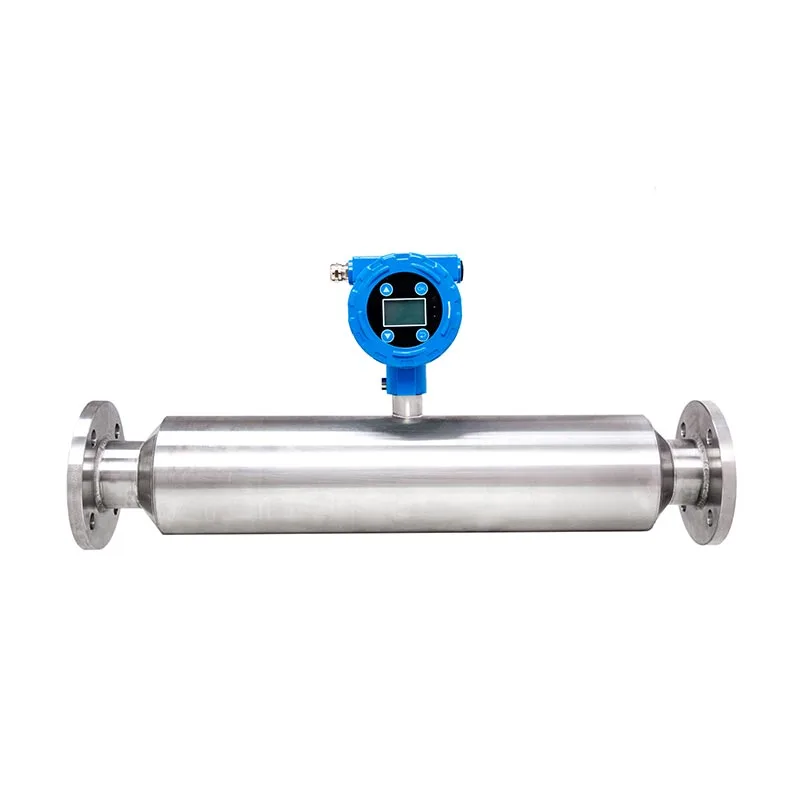

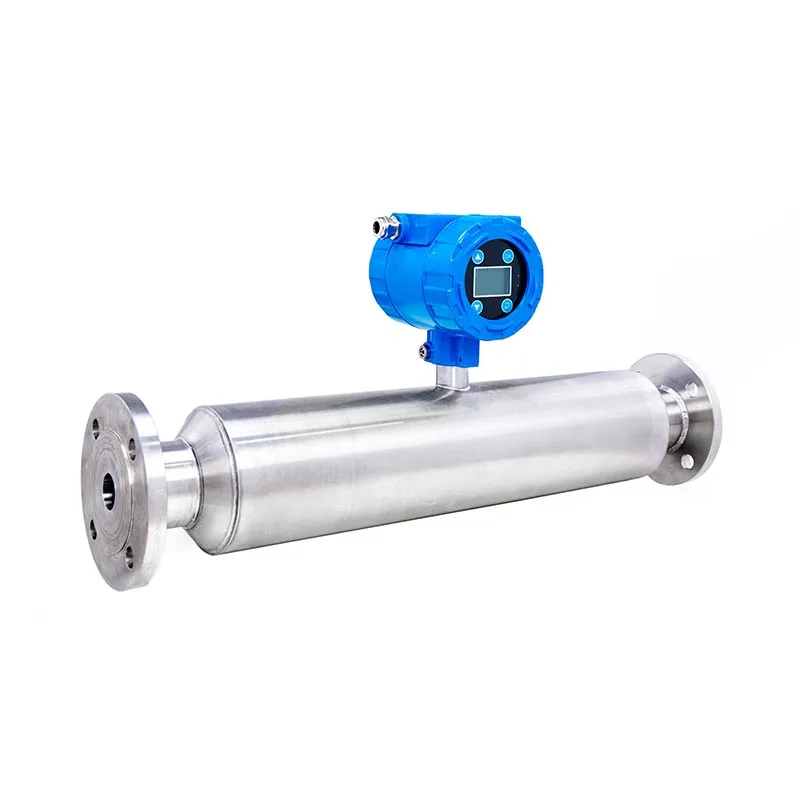

غلظت سنج دوغاب لوله ای خطی فولاد ضد زنگ برای سیستم خط لوله پشتیبان فیلتر پرس

SINOU یک تولید کننده حرفه ای است که بر روی دستگاه های نظارت خودکار مطابق با فیلتر پرس تمرکز دارد سفارشی سازی غلظت سنج دوغاب لوله ای درون خطی فولاد ضد زنگ برای سیستم خط لوله پشتیبان فیلتر پرس برای مشتریان جهانی چاپ، مواد شیمیایی، آبکاری و کاغذسازی. به صورت لوله ای با نصب مستقیم خط لوله طراحی شده است ساختار برای خط لوله دوغاب ورودی فیلتر پرس، لجن رنگرزی با ویسکوزیته بالا و دوغاب شیمیایی را هدف قرار می دهد. ویژگی های فاضلاب چاپی

تمام قطعات خیس شده از فولاد ضد زنگ SUS316L با ضد خوردگی Hastelloy اختیاری استفاده می کنند سفارشی سازی؛ لینک های خروجی سیگنال 4-20mA/RS485 بیدرنگ، کابینه کنترل اتوماتیک را فشار دهید تا جریان تغذیه را تنظیم کنید. و فشار فشردن غشا به صورت هوشمند. ما قطر لوله، برد اندازه گیری و درجه ضد انفجار را سفارشی می کنیم ساخت سیستم آبگیری تمام اتوماتیک حلقه بسته با فیلتر پرس غشایی چاپ شیمیایی و رنگرزی.

ویژگی های اصلی محصول

1. ساختار یکپارچه لوله ای کامل از جنس استنلس استیل تمام بدنه لوله و اجزای حسگر فولاد ضد زنگ Inline غلظت سنج دوغاب لوله ای برای سیستم خط لوله پشتیبان فیلتر پرس از فولاد ضد زنگ SUS316L استفاده می کند، مقاوم است خوردگی اسید، قلیایی و نمک دوغاب رنگ چاپ، از آسیب زنگ زدگی تحت محیط خورنده طولانی مدت جلوگیری کنید.

2. فن آوری اندازه گیری اولتراسونیک غیر هسته ای بدون منبع رادیواکتیو، ایمن برای تولید کارگاه. ضد حباب طراحی و ضد تداخل فیبر، سازگاری با لجن چاپ با فیبر بالا و دوغاب شیمیایی خوب، اندازه گیری پایدار حتی با هوای وارد شده در خط لوله.

3. نصب مستقیم خط لوله فلنج طرح لوله ای درون خطی مستقیماً به خط لوله تغذیه فیلتر پرس متصل می شود بدون تبدیل بای پس، صرفه جویی در هزینه های عمرانی و اصلاح خط لوله برای کارگاه فیلتر پرس موجود.

4. اتصال خودکار با فیلتر پرس PLC پیوندهای سیگنال خروجی غلظت زمان واقعی سیستم کنترل پرس فیلتر. هنگامی که غلظت دوغاب از آستانه تعیین شده فراتر رود، سیستم به طور خودکار سرعت پمپ تغذیه را کاهش می دهد یا غشاء را گسترش می دهد زمان فشردن برای تثبیت رطوبت کیک فیلتر.

5. لوله داخلی ضد چسبندگی خود تمیز شونده سطح لوله داخلی صیقلی شده از چسبندگی رنگدانه رنگ و لجن ریز جلوگیری می کند. دفعات تمیز کردن دستی منظم را کاهش دهید.

6. خروجی سیگنال چندگانه و نمایشگر هوشمند نمایشگر غلظت بیدرنگ LCD محلی + آنالوگ 4 ~ 20 میلی آمپر + ارتباط اختیاری RS485 Modbus، پشتیبانی از جمع آوری داده های ابری راه دور و صادرات رکورد تولید.

مشخصات پارامتر فنی

اصل کار

1. اصل اندازه گیری هسته

غلظت سنج از اصل تشخیص خطی اولتراسونیک پیشرفته استفاده می کند. هنگامی که دوغاب از طریق لوله جریان می یابد بدنه اندازه‌گیری غلظت‌سنج لوله‌ای لوله‌ای فولادی ضد زنگ برای خط لوله پشتیبان فیلتر پرس سیستم، امواج اولتراسونیک از طریق محیط مایع منتقل می شود. این ابزار محتوای جامد را در زمان واقعی محاسبه می کند و غلظت دوغاب با تشخیص تضعیف سرعت صوت ناشی از ذرات جامد معلق داخل رنگ و دوغاب شیمیایی

2. تبدیل سیگنال و خروجی داده

تراشه حسگر داخلی با دقت بالا سیگنال‌های اولتراسونیک جمع‌آوری‌شده را به داده‌های غلظت دیجیتال تبدیل می‌کند. را دستگاه سیگنال های دیجیتال استاندارد 4-20 میلی آمپر یا RS485 را خروجی می کند و مقدار غلظت بی درنگ را به مقدار منطبق ارسال می کند. کابینت PLC فیلتر پرس ممبران چاپ و رنگرزی شیمیایی.

3. کنترل خودکار حلقه بسته با سیستم فیلتر پرس

با توجه به آستانه غلظت بالا و پایین از پیش تعیین شده، سیستم کنترل پرس فیلتر به طور خودکار تنظیم می شود فرکانس پمپ تغذیه و جریان تغذیه: برای جلوگیری از نشت صفحه فیلتر، نرخ تغذیه را زمانی که دوغاب بیش از حد غلیظ است کاهش دهید. افزایش حجم تغذیه زمانی که دوغاب برای بهبود راندمان تولید بسیار نازک است. در همین حال، سیستم بهینه سازی می شود زمان فشردن غشا برای تثبیت رطوبت کیک فیلتر نهایی.

4. اصل طراحی کمکی ضد تداخل

لوله داخلی صیقلی آینه چسبندگی لجن و چسبندگی حباب را کاهش می دهد. الگوریتم داخلی به طور خودکار حذف می شود تداخل ناشی از میکرو حباب های هوا و الیاف نساجی کوتاه موجود در لجن چاپ برای تضمین پایداری دقت اندازه گیری

5. نمایش داده ها و آپلود از راه دور

صفحه نمایش LCD در محل، داده های غلظت آنی را مستقیماً نمایش می دهد. آپلود ماژول انتقال ابر اختیاری سوابق غلظت تاریخی، تسهیل آمار داده های تولید و بهینه سازی فرمول بعدی برای آبگیری لجن

اقدامات احتیاطی

1. نکات پیش از نصب و راه اندازی

(1) زباله های داخلی خط لوله، الیاف پنبه و توده های جامد را قبل از نصب تمیز کنید تا از انسداد اندازه گیری جلوگیری شود. لوله

(2) کالیبراسیون کامل صفر با آب تمیز پس از نصب؛ پارامترهای حد غلظت بالا/پایین را تنظیم کنید تطبیق لجن محلی برای کنترل اتصال پرس فیلتر.

(3) متر را روی بخش لوله مستقیم افقی نصب کنید. از زانویی، خروجی پمپ و انبساط ناگهانی لوله اجتناب کنید موقعیتی برای کاهش تداخل جریان آشفته

2. مدیریت دویدن روزانه

(1) لوله خالی را بدون واسطه اجرا نکنید. اگر خط لوله تخلیه شود، برق را قطع کنید تا از جابجایی غیرعادی داده ها جلوگیری شود.

(2) فشار تغذیه را ثابت نگه دارید، از افزایش شدید نرخ جریان جلوگیری کنید که بر دقت تشخیص تأثیر می گذارد.

(3) نمایش زمان واقعی و سیگنال بازخورد PLC را در هر تغییر بررسی کنید. اگر داده ها به طور غیرعادی دچار نوسان شد، برای بازرسی توقف کنید.

3. قوانین تعمیر و نگهداری منظم

(1) لوله داخلی را پس از خاموش شدن روزانه با آب تمیز بشویید تا رنگدانه چسبیده و لجن چسبناک حذف شود.

(2) هر 30 روز یکبار مقایسه آزمایشگاهی نمونه برداری دستی انجام دهید، ابزار را مجدد کالیبره کنید تا از دقت اندازه گیری اطمینان حاصل کنید.

(3) سفتی کابل و آب بندی پوسته را ماهانه بررسی کنید. قطعات آب بندی کهنه را به موقع برای کارگاه خورنده جایگزین کنید.

4. حفاظت از محیط زیست ویژه

(1) برای شرایط کار لجن رنگ اسیدی و قلیایی قوی، از ریختن مستقیم مواد شیمیایی غلیظ روی بدنه تجهیزات

(2) واحدهای نصب شده در فضای باز جعبه کنترل را از خیساندن طولانی مدت باران دور نگه می دارند. نسخه ضد انفجار نباید باز شود محفظه الکتریکی در محیط گاز قابل اشتعال

5. کنترل طولانی مدت خاموشی

اگر عملیات را بیش از 15 روز متوقف کنید، لجن باقیمانده داخل لوله را کاملا تمیز کنید، حفره داخلی را خشک نگه دارید و خط لوله را آب بندی کنید. هر دو انتهای

سفارشی سازی و فرآیند تولید

مرحله 1: ارتباط شرایط کاری در محل و تأیید پارامتر فنی

مهندسان فنی ما پارامترهای میدانی کامل را از مشتریانی که غشاء چاپ و رنگرزی شیمیایی را تجهیز می کنند جمع آوری می کنند. فیلتر پرس، شامل قطر اسمی خط لوله، مقدار pH دوغاب، محتوای فیبر، دمای کار، خط لوله فشار، محدوده نوسان غلظت واقعی، نیاز به اتصال PLC و تقاضای ضد انفجار کارگاهی متر غلظت دوغاب لوله ای خطی فولاد ضد زنگ برای سیستم خط لوله پشتیبان فیلتر پرس. تایید کنید مواد خیس شده (SUS316L/Hastelloy/Titanium)، محدوده اندازه گیری، حالت خروجی سیگنال (4-20mA/RS485)، تکمیل سفارشی طرح فنی و نقل قول رسمی پس از تجزیه و تحلیل داده ها.

مرحله 2: شبیه سازی میدان جریان CFD + طراحی بهینه سازی ساختاری CAD

تیم تحقیق و توسعه نرم افزار شبیه سازی سیال CFD را برای بهینه سازی رادیان لوله داخلی، نصب حسگر اولتراسونیک اتخاذ می کند. موقعیت و طرح کانال جریان متر غلظت دوغاب لوله ای فولادی ضد زنگ برای فیلتر پرس پشتیبانی از سیستم خط لوله، حذف تداخل اندازه گیری ناشی از تلاطم دوغاب، سیم پیچ فیبر و هوا حباب نقشه های تولید رسمی کامل، BOM جزء و برگه پارامتر پیوند پس از فنی داخلی حسابرسی

مرحله 3: تهیه مواد اولیه و بازرسی ورودی

لوله خالی لوله فولادی ضد زنگ، مواد آلیاژی، ماژول حسگر اولتراسونیک، فرستنده صنعتی و لوازم الکترونیکی برای غلظت سنج. تمام مواد خام فلزی غوطه ور شده از طریق غوطه وری اسید-باز می گذرد تست نقطه ضد خوردگی؛ قطعات الکترونیکی غربالگری پیری با دمای بالا را قبل از ذخیره سازی کامل می کنند، رد می کنند سهام خام غیر واجد شرایط به طور مستقیم

مرحله 4: ماشینکاری دقیق CNC و درمان سطح ضد خوردگی

1. اتخاذ برش لیزری CNC، جوش خودکار بدون درز و چرخش دقیق برای بدنه اصلی لوله.

2. دیوار داخلی لوله استاندارد SUS316L پولیش آینه ای را برای ضد چسبندگی انجام می دهد. Hastelloy/Titanium سفارشی شده است قطعات غیرفعال کردن ترشی برای افزایش مقاومت در برابر خوردگی اسیدی و قلیایی سازگار با لجن رنگ چاپ محیط زیست؛

3. پوسته محافظ بیرونی با ریخته گری + پاشش رنگ ضد خوردگی پردازش می شود.

مرحله 5: مونتاژ سنسور، سیم کشی مدار و پیش تنظیم برنامه

کارگران حرفه ای پروب های حسگر اولتراسونیک را در داخل بدنه لوله ای به دنبال مشخصات مونتاژ تعمیر می کنند. جمع آوری کنید فرستنده، ماژول نمایشگر و ترمینال سیم کشی. حد بالا/پایین غلظت قبل از برنامه، پیوند پرس فیلتر پارامتر خروجی و الگوریتم ضد تداخل با توجه به ویژگی لجن مشتری در کارگاه، پایان داخلی اشکال زدایی مدار

مرحله 6: آزمایش بارگیری دوغاب چاپ شبیه سازی شده (لینک QC هسته)

هر غلظت متر تمام شده تحت آزمایش شبیه سازی پیوسته 48 ساعته با مایع لجن رنگ اسیدی-قلیایی با فیبر بالا قرار می گیرد. اندازه گیری آزمایشی عملکرد دقیق، ضد حباب و تداخل ضد فیبر، ثبات خروجی سیگنال و پاسخ پیوند با فیلتر پرس PLC; اگر داده های تست از محدوده تحمل فراتر رفت، الگوریتم داخلی را تنظیم کنید.

مرحله 7: بازرسی کیفیت جامع محصول نهایی

تلورانس ابعادی، درجه حفاظتی (IP65/IP67/EX ضد انفجار)، عملکرد آب بندی و کل را بازبینی کنید وضعیت کار ماشین؛ گزارش بازرسی کارخانه را با داده های آزمایشی قبل از انبارداری صادر کنید. 5 درصد نمونه گیری تصادفی در هر دسته ای برای بررسی مجدد برای تضمین قوام دسته.

مرحله 8: بسته بندی و حمل و نقل صادراتی ضد رطوبت

لوله داخلی و قطعات فلزی را با گریس ضد زنگ بپوشانید، اجزای هسته را با فیلم پلاستیکی ضد آب بپیچید. بسته تجهیزات مجموعه کامل، مهر و موم یدکی، نقشه نصب و راهنمای عملیات به جعبه تخته سه لا صادراتی برای جلوگیری از رطوبت آب دریا و آسیب ناشی از برخورد در طول حمل و نقل دریایی از راه دور برای پروژه های فیلتر پرس خارج از کشور.

مرحله 9: راهنمایی نصب و راه اندازی پس از فروش و خدمات راه اندازی در محل

ارائه راهنمای نصب ویدیو از راه دور و خدمات کالیبراسیون پارامتر؛ برای سفارش عمده فیلتر کامل پروژه پرس + غلظت متر، تکنسین های حرفه ای را به کارگاه چاپ و رنگرزی مشتری ترتیب دهید برای عیب‌یابی نصب در محل غلظت سنج لوله‌ای لوله‌ای فولاد ضد زنگ برای فیلتر پرس پشتیبانی از سیستم خط لوله، پایان تست پیوند حلقه بسته تمام خط با غشای رنگرزی و چاپ شیمیایی فیلتر پرس و اپراتورهای قطار برای کالیبراسیون و نگهداری روزانه. اجرای 1 سال گارانتی کامل دستگاه و خدمات تامین قطعات یدکی با قیمت تمام شده مادام العمر.

مقایسه محصول در مقابل رقبا

تطبیق تجهیزات پشتیبانی

1. میزبان تطبیق هسته: پرس فیلتر غشایی چاپ و رنگرزی شیمیایی

متر غلظت مستقیماً روی خط لوله تغذیه فیلتر پرس نصب می شود و دوغاب را در زمان واقعی انتقال می دهد سیگنال غلظت برای فیلتر کابینت PLC پرس. فیلتر پرس به طور خودکار سرعت تغذیه، تغذیه را تنظیم می کند مدت زمان و فشار فشردن غشا با توجه به داده های غلظت، رطوبت کیک فیلتر نهایی را تثبیت می کند بین 55٪ تا 70٪، نشت سرریز و گرفتگی پارچه فیلتر ناشی از چگالی لجن ناسازگار را کاهش می دهد.

2. پمپ تغذیه دوغاب فرکانس متغیر

متصل به متر غلظت از طریق سیگنال 4 ~ 20mA. هنگامی که لجن ورودی بیش از حد متمرکز شود، پمپ کاهش می یابد فرکانس کاری تا تغذیه آهسته؛ برای دوغاب خیلی نازک، سرعت پمپ افزایش می یابد تا حجم تغذیه افزایش یابد. متوجه شوید تغذیه خودکار حلقه بسته و از تنظیم دستی مکرر پمپ خودداری کنید.

3. سیستم دوز فلوکولانت اتوماتیک

داده‌های غلظت، افزودن خودکار دارو را راهنمایی می‌کند: لجن با غلظت بالا، دوز لخته‌ساز را افزایش می‌دهد. به طور خودکار، مایع خام با غلظت کم، مقدار تغذیه شیمیایی را کاهش می دهد، 18٪ تا 28٪ هزینه منعقد کننده را کاهش می دهد و از آن جلوگیری می کند. ضایعات شیمیایی بیش از حد

4. همزن مخزن فاضلاب

نصب در جلوی مخزن ذخیره لجن برای حفظ لجن کاملاً همگن و غلظت یکنواخت قبل از ورود خط لوله تغذیه، نوسانات شدید غلظت را به شدت کاهش می دهد که بر اندازه گیری غلظت متر تأثیر می گذارد دقت و پایداری در حال اجرا فیلتر پرس.

5. کابینت کنترل مرکزی PLC هوشمند

جمع آوری داده های غلظت، پارامترهای در حال اجرا پرس فیلتر، وضعیت عملکرد پمپ به طور همزمان. متوجه شدن کنترل خودکار بدون سرنشین کامل فرآیند تهویه لجن، تغذیه و پرس فیلتر، پشتیبانی از داده های تاریخی ذخیره سازی و بررسی ابر از راه دور از طریق ارتباط RS485.

6. ابزار اندازه گیری کمکی (اختیاری)

مانیتور آنلاین pH: نظارت بر نوسانات اسید-باز فاضلاب رنگ چاپی، مطابقت داده های غلظت برای تنظیم صفحه فیلتر ضد خوردگی پیکربندی و فرمول دارویی؛

فلومتر الکترومغناطیسی خط لوله: برای محاسبه کل لجن خشک در زمان واقعی با متر غلظت همکاری کنید وزن برای آمار تولید

7. نوار نقاله دوغاب و نوار نقاله تخلیه کیک فیلتر

تغذیه پایدار با کنترل غلظت، قوام تشکیل کیک فیلتر را بهبود می بخشد. کیک فیلتر خشک یکنواخت بیشتر است مناسب برای انتقال خودکار و دفع لجن به بیرون.

گواهی محصول

تمام متر غلظت دوغاب لوله‌ای لوله‌ای استنلس استیل دارای گواهینامه CE مطابق با اتحادیه اروپا است. استانداردهای ایمنی الکتریکی و سازگاری الکترومغناطیسی، واجد شرایط برای گردش آزاد در بازار اروپا.

محصولات گواهینامه سیستم مدیریت کیفیت ISO مربوطه را دریافت می کنند، کل جریان تولید از استاندارد پیروی می کند مشخصات کنترل کیفیت

مدارک گواهی رسمی کامل را می توان برای اظهارنامه گمرکی مشتری، مناقصه پروژه و بازرسی شخص ثالث
