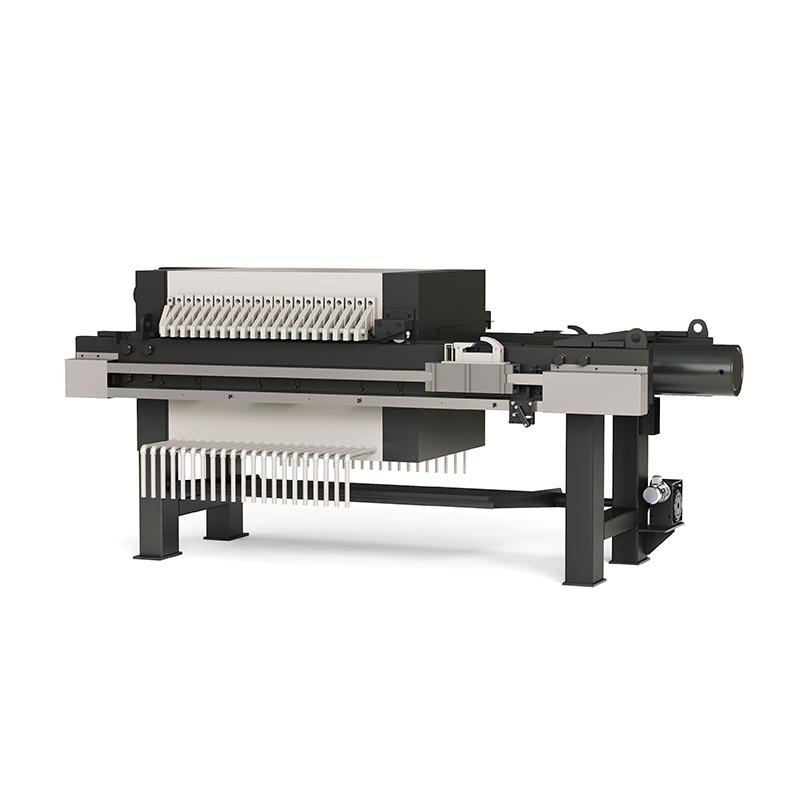

فیلتر پرس اتاق فاضلاب شهری

SINOU، یک تولید کننده و تامین کننده قابل اعتماد از چین، فیلتر پرس اتاق فاضلاب حرفه ای را ارائه می دهد برای مشتریان جهانی این تجهیزات به طور ویژه برای لجن شهری با محتوای آلی بالا، خوب ساخته شده است ذرات و ویسکوزیته بالا

این صفحات فیلتر محفظه با استحکام بالا و سیستم هیدرولیک پایدار را برای درک کامل اتخاذ می کند جداسازی جامد از مایع، حجم لجن را تا حد زیادی کاهش می دهد و هزینه دفع را کاهش می دهد. کل دستگاه به طور کامل پشتیبانی می کند عملکرد خودکار شامل بسته شدن صفحه، تغذیه، فیلتر کردن، کشیدن صفحه و تخلیه کیک، با ساده تعمیر و نگهداری و عملکرد پایدار

ما منطقه فیلتر سفارشی، اندازه صفحه و حالت کنترل را برای ملاقات ارائه می دهیم متفاوت است ظرفیت های تصفیه فاضلاب شهری و شرایط سایت.

جزئیات محصول

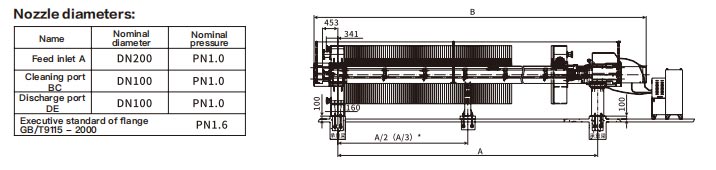

1. مشخصات نازل و خط لوله

● ورودی خوراک A: DN200، فشار اسمی PN1.0

● پورت تمیز کردن BC: DN100، فشار اسمی PN1.0

● پورت تخلیه DE: DN100، فشار اسمی PN1.0

● استاندارد فلنج: GB/T9115-2000، PN1.6

● ورودی خوراک کالیبر بزرگ تغذیه روان لجن شهری با محتوای جامد بالا را تضمین می کند و به طور موثر از تغذیه جلوگیری می کند. انسداد در طول کار مداوم طولانی مدت. درگاه های تمیز کردن و تخلیه استاندارد خط لوله را ایجاد می کنند تعمیر و نگهداری و تخلیه باقی مانده راحت تر است.

2. جزئیات ابعاد ساختاری

● ابعاد نصب در جلو: 453mm / 341mm

● ارتفاع مرکز ورودی خوراک: 160 میلی متر

● ارتفاع ساپورت پایین: 100 میلی متر

● فاصله پیاده روی: A; طول کلی: B

● موقعیت پشتیبانی متوسط: A/2 (A/3) برای مدل های سایز بزرگ

● طرح ارتفاع معقول با فضای نصب کارخانه فاضلاب معمولی مطابقت دارد. پشتیبانی های میانی چند نقطه ای افزایش پایداری قاب، جلوگیری از تغییر شکل در شرایط کاری طولانی مدت با بار سنگین.

3. پارامترهای فنی اصلی (از نقشه کشی و شرایط کاری شهرداری)

● فشار فیلتر: ≤0.6MPa

● دمای کار: -10~90℃

● حداکثر فشار حفاظتی هیدرولیک: 29MPa

● حداکثر فشار تراکم هیدرولیک: 25MPa

● حداکثر ضربه موثر سیلندر روغن: 750 میلی متر

● قطر اسمی سیلندر روغن تراکم: 320mm

● قدرت موتور ایستگاه هیدرولیک: 4.0+2.2KW

● سیستم هیدرولیک پایدار با فشار بالا نیروی فشرده سازی پایدار را فراهم می کند، مناسب برای آبگیری مداوم 24 ساعته لجن شهری با مواد آلی بالا و ذرات ریز.

4. مواد و جزئیات طراحی ساختاری

● صفحه فیلتر: صفحه فیلتر محفظه پلی پروپیلن تقویت شده، مقاومت در برابر فشار بالا، ضد پیری، آسان نیست در اثر خوردگی طولانی مدت لجن شهری تغییر شکل می دهد.

● قاب: قاب فولادی کربنی سنگین با رنگ ضد زنگ، ظرفیت تحمل بار قوی، به طور کلی پایدار ساختار

● پارچه فیلتر: پارچه فیلتر مخصوص ضد گرفتگی برای لجن شهری، نفوذپذیری آب بالا، مسدود کردن آسان نیست. توسط ذرات آلی ریز

● سیستم هیدرولیک: اجزای هیدرولیک مهر و موم شده، خروجی فشار پایدار، نرخ شکست کم.

5. جزئیات فرآیند کار

● سیستم هیدرولیک صفحات فیلتر را محکم فشرده می کند تا محفظه های فیلتر مهر و موم شده را تشکیل دهد.

● لجن شهری از طریق ورودی خوراک کالیبر بزرگ DN200 به داخل محفظه ها پمپ می شود.

● تحت فشار فیلتر پایدار، جداسازی جامد-مایع تحقق می یابد. فیلتر از طریق پورت های تخلیه خارج می شود.

● پس از فیلتر کردن، صفحات فیلتر به طور خودکار باز می شوند، کیک فیلتر خشک می افتد.

● تمیز کردن منظم از طریق پورت های تمیز کردن، تجهیزات را برای عملکرد طولانی مدت صاف نگه می دارد.

6. نکات برجسته طراحی شهرداری گرا

● ورودی خوراک کالیبر بزرگ با لجن شهری با ویسکوزیته بالا سازگار است

● طراحی قاب چند پشتیبانی برای عملیات مداوم طولانی مدت

● ساختار کم تعمیر و نگهداری، کاهش هزینه عملیات کارخانه فاضلاب

پورت های استاندارد برای اتصال آسان با سیستم خط لوله تصفیه فاضلاب

مشخصات پارامتر

توجه:موارد با "*" به معنای داشتن یک جفت تکیه گاه میانی است.

※ این پارامترها فقط برای مرجع انتخاب مدل هستند. برای اطلاعات دقیق، لطفا به نقشه ها مراجعه کنید ارائه شده است.

اصل کار

فیلتر پرس اتاق فاضلاب شهری از اصل فیلتراسیون فشرده سازی هیدرولیک + تغذیه فشار استفاده می کند. جداسازی کارآمد جامد-مایع لجن فاضلاب شهری، که در چهار مرحله پیوسته تکمیل شده است.

1. فشرده سازی صفحه فیلتر و تشکیل محفظه

سیستم هیدرولیک سیلندر روغن را به حرکت در می آورد تا صفحه دم را به جلو فشار دهد و فیلتر تمام محفظه را محکم فشرده کند. صفحات بین صفحه سر و صفحه دم. محفظه های فیلتر توخالی مهر و موم شده بین فیلتر مجاور تشکیل می شود صفحات، فضای بسته را برای فیلتراسیون لجن فراهم می کند.

2. تغذیه لجن و فیلتراسیون اولیه

لجن شهری از طریق ورودی تغذیه با کالیبر بزرگ DN200 به هر محفظه فیلتر پمپ می شود. تحت تغذیه پایدار فشار، آب موجود در لجن به پارچه فیلتر نفوذ می کند و از خروجی مایع خارج می شود، در حالی که ذرات جامد توسط پارچه فیلتر قطع می شود و به تدریج در داخل محفظه ها جمع می شود تا کیک فیلتر را تشکیل دهد.

3. فیلتراسیون عمیق و تشکیل کیک

با تغذیه مداوم، کیک فیلتر به تدریج غلیظ می شود. سیستم هیدرولیک فشار بالا پایدار است نیروی فشرده سازی برای اطمینان از آب بندی محکم صفحات فیلتر. ذرات آلی ریز و جامدات معلق در شهری لجن ها به طور کامل به دام می افتند و تحت فشار ثابت به آبگیری کامل می رسند.

4. بشقاب کشیدن خودکار و تخلیه کیک فیلتر

پس از اتمام فیلتراسیون، سیستم هیدرولیک سیلندر روغن را جمع می کند. دستگاه بشقاب کش فیلتر را می کشد بشقاب ها یکی یکی باز می شوند تحت نیروی گرانش، کیک فیلتر خشک آبگیری شده به طور خودکار می افتد و کار کامل می شود چرخه پورت های تمیز کننده برای شستشوی منظم باقیمانده ها برای جلوگیری از انسداد خط لوله استفاده می شود.

این ساختار مکانیکی فیلتراسیون فشار به شدت لجن شهری با ذرات ریز آلی بالا را هدف قرار می دهد. دارای اثر آبگیری پایدار، کیک فیلتر کم رطوبت و فیلتر شفاف، کاملا با فاضلاب شهری الزامات درمانی

اقدامات احتیاطی برای استفاده از فیلتر پرس اتاق فاضلاب شهری

1. اقدامات احتیاطی قبل از عملیات

● قبل از راه اندازی فیلتر پرس محفظه فاضلاب شهری، بررسی کنید که آیا تمام صفحات فیلتر مرتب شده اند یا خیر. پارچه فیلتر صاف، سالم و بدون چین یا آسیب است تا از نشت لجن جلوگیری شود.

● سطح روغن هیدرولیک، کیفیت روغن و سفتی خط لوله فیلتر پرس را بررسی کنید. اگر روغن را دوباره پر کنید یا آن را تعویض کنید رو به وخامت گذاشت.

● تأیید کنید که فشار پمپ تغذیه پایدار است. تجهیزات را برای مدت طولانی با بار خالی روشن نکنید.

● سیستم کنترل الکتریکی، سنسورها و عملکرد توقف اضطراری را برای اطمینان از عملکرد عادی بررسی کنید.

● قبل از تغذیه لجن شهری، مطمئن شوید که همه پورت های تمیز کردن و درگاه های تخلیه بدون مانع هستند.

2. اقدامات احتیاطی در طول عملیات

● فشار تغذیه را کاملاً در محدوده نامی (≤0.6MPa) کنترل کنید تا از آسیب رساندن فشار بیش از حد جلوگیری شود صفحات فیلتر و پارچه فیلتر فیلتر پرس.

● برای جلوگیری از مسدود شدن ورودی خوراک DN200، ناخالصی های بزرگ، زباله های سخت یا ذرات بزرگ را تغذیه نکنید. خراش صفحات فیلتر تجهیزات.

● نظارت بر غلظت لجن. برای بهبود فیلتراسیون، لجن های معقول را برای لجن شهری با آلی بالا اضافه کنید بهره وری

● عملیات مداوم و پایدار را حفظ کنید. اجتناب از شروع مکرر توقف که بر پایداری آبگیری تأثیر می گذارد.

● تغییرات فشار و شرایط فیلتر را در زمان واقعی مشاهده کنید. در صورت نشتی یا غیر طبیعی، فوراً کار را متوقف کنید فشار رخ می دهد.

● در حین کارکرد خودکار به قطعات متحرک مانند چرخ دستی، زنجیر و دنده دست نزنید.

3. اقدامات احتیاطی پس از بهره برداری و نگهداری روزانه

● پارچه فیلتر، محفظه‌های فیلتر و تمام پورت‌های فیلتر را بعد از هر بسته کاملاً تمیز کنید تا جدا شود. لجن باقیمانده شهری و کثیفی آلی، از گرفتگی و بو جلوگیری می کند.

● سیستم هیدرولیک را تمیز نگه دارید، از ورود فاضلاب به روغن هیدرولیک جلوگیری کنید تا از خوردگی قطعات جلوگیری شود.

● قاب، پیچ و مهره ها و تکیه گاه ها را به طور منظم بررسی کنید. برای حفظ ثبات ساختاری تجهیزات، قطعات شل را سفت کنید.

● پارچه فیلتر فرسوده و مهر و موم های قدیمی را به موقع تعویض کنید تا از عملکرد پایدار طولانی مدت فاضلاب شهری اطمینان حاصل کنید. پرس فیلتر محفظه.

● تجهیزات را خشک و تهویه نگه دارید. اجازه ندهید فاضلاب خورنده قاب را برای مدت طولانی خیس کند.

4. ایمنی و اقدامات احتیاطی استفاده طولانی مدت

● به شدت از مشخصات ایمنی الکتریکی پیروی کنید. برق را در حین تعمیر و نگهداری فیلتر پرس قطع کنید.

● فشار هیدرولیک و پارامترهای برنامه را خودسرانه و بدون راهنمایی حرفه ای تنظیم نکنید.

● در محدوده دمای کاری -10℃ ~ 90℃ کار کنید. اجتناب از عملیات دمای بیش از حد

● برای خاموش شدن طولانی مدت، تمام قسمت ها را به طور کامل تمیز کنید، آب باقیمانده را تخلیه کنید و عملیات ضد زنگ را انجام دهید.

چرا SINOU را انتخاب کنید؟

1. طراحی سفارشی حرفه ای شهرداری گرا

فیلتر پرس محفظه فاضلاب شهری ما به طور ویژه برای شهری با ذرات ریز، آلی بالا و چسبناک بهینه شده است. لجن فاضلاب ورودی تغذیه با کالیبر بزرگ DN200 و کانال های جریان گسترده شده به طور موثر از گرفتگی جلوگیری می کند. مطابقت با ویژگی های کاری تصفیه خانه های فاضلاب شهری

2. عملکرد فشار بالا پایدار و اثر آبگیری قابل اعتماد

مجهز به سیستم هیدرولیک فشار بالا (حداکثر فشار تراکم 25 مگا پاسکال)، محصول ما پایدار است نیروی فشردن برای عملکرد مداوم 24 ساعته. این کیک فیلتر با رطوبت کم و فیلتر شفاف را تضمین می کند و کمک می کند کارخانه های فاضلاب به طور پیوسته استانداردهای سختگیرانه تخلیه محیطی را رعایت می کنند.

3. مواد بادوام و عمر طولانی

ما صفحات فیلتر پلی پروپیلن تقویت شده ضخیم شده و قاب فولادی ضد خوردگی سنگین را برای محصول اتخاذ کردیم. کل دستگاه در برابر خوردگی لجن و تغییر شکل ساختاری مقاومت می کند و جایگزینی و نگهداری را تا حد زیادی کاهش می دهد. هزینه های پروژه های بلند مدت شهرداری

4. عملیات کاملا اتوماتیک و صرفه جویی در کار

فیلتر پرس ما از کنترل خودکار PLC هوشمند، از جمله بسته شدن صفحه، تغذیه، فیلتر کردن، صفحه پشتیبانی می کند. کشیدن و تخلیه کیک مداخله دستی را کاهش می دهد، هزینه های نیروی کار را کاهش می دهد و فاضلاب کلی را بهبود می بخشد کارایی درمان

5. بازرسی دقیق کیفیت و تولید استاندارد

هر محصول قبل از تحویل تحت آزمایش فشار کامل، تست آب بندی و تست ایمنی الکتریکی قرار می گیرد. همه محصولات مطابق با استانداردهای صنعتی بین المللی، با گزارش های آزمایشی و گواهینامه های کامل هستند.

6. پشتیبانی کامل پس از فروش و تجربه پروژه

ما تجربه عملی غنی در پروژه های فاضلاب شهری در سراسر جهان داریم. ما راهنمایی نصب در محل را ارائه می دهیم، آموزش عملیات، تامین قطعات یدکی و خدمات فنی پس از فروش طولانی مدت فیلتر پرس.

7. راه حل مقرون به صرفه و بالغ

در مقایسه با فیلتر پرس های غشایی، فیلتر پرس ما دارای هزینه های خرید و عملیاتی کمتر، عملکرد پایدار است و نگهداری ساده تر مقرون به صرفه ترین راه حل جداسازی جامد از مایع برای فاضلاب شهری است درمان

نمونه سیاست

ما نمونه یا ماشین های آزمایشی ارائه نمی دهیم. فیلتر پرس اتاق فاضلاب شهری ما متعلق به تجهیزات صنعتی در مقیاس بزرگ با حجم زیاد، وزن سنگین است. هزینه تولید بالا و پیکربندی سفارشی نمی توان آن را به عنوان یک نمونه کوچک تولید یا حمل کرد.

برای تأیید کیفیت، می توانید ما را بررسی کنید:

● گواهینامه CE

● گزارش تست UL 508

● فیلم تولید کارخانه

● فیلم عملیات در محل

● تکمیل پرونده های پروژه فاضلاب شهری

● بازرسی شخص ثالث قبل از حمل و نقل

ما از بازرسی کارخانه در محل، بازرسی پخش زنده آنلاین و بازرسی شخص ثالث برای اطمینان از محصول پشتیبانی می کنیم. کیفیت نیازهای پروژه شما را برآورده می کند.

مشکلات و راه حل های رایج

1. نشت لجن بین صفحات فیلتر

● علت: پارچه فیلتر تا شده یا آسیب دیده است. صفحات فیلتر کاملاً بسته نشده اند. فشار تغذیه خیلی بالاست
● راه حل: پارچه فیلتر را مجدداً صاف نصب کنید. تعویض پارچه آسیب دیده؛ فشار هیدرولیک را بررسی کنید؛ فشار تغذیه را کاهش دهید فیلتر پرس

2. پارچه فیلتر یا پورت خوراک به راحتی مسدود می شود

● علت: لجن شهری دارای ذرات آلی ریز، ویسکوزیته بالا یا فلوکولانت ناکافی است.
● راه حل: فلوکولانت را به درستی اضافه کنید. پارچه فیلتر را به طور منظم تمیز کنید؛ از پارچه فیلتر مخصوص ضد گرفتگی برای فیلتر استفاده کنید را فشار دهید.

3. رطوبت کیک را خیلی زیاد فیلتر کنید

● علت: فشار فشار ناکافی. زمان فیلتراسیون کوتاه؛ پارچه فیلتر مسدود یا فرسوده شده است.
● راه حل: فشار کاری را افزایش دهید. افزایش زمان فیلتراسیون؛ پارچه فیلتر فاضلاب شهری را تمیز یا تعویض کنید پرس فیلتر محفظه.

4. کدر و غیر شفاف فیلتر کنید

● علت: پارچه فیلتر شکسته است. شکست آب بندی؛ صفحه فیلتر آسیب دیده
● راه حل: پارچه فیلتر آسیب دیده را تعویض کنید. بررسی قطعات آب بندی؛ صفحات فیلتر فیلتر پرس را تعمیر یا تعویض کنید.

5. سیستم هیدرولیک بدون فشار یا عمل کند

● علت: سطح روغن هیدرولیک پایین. نشت روغن؛ قطعات هیدرولیک فرسوده یا معیوب است.
● راه حل: روغن هیدرولیک را دوباره پر کنید. بررسی و تعمیر نشتی؛ قطعات معیوب فیلتر پرس را تعویض کنید.

6. عملکرد خودکار غیر طبیعی یا چرخه گیر کرده است

● علت: ناهماهنگی سنسور. خطای پارامتر برنامه؛ منبع تغذیه ناپایدار
● راه حل: موقعیت سنسور را تنظیم کنید. برنامه کنترل ریست؛ از ولتاژ پایدار برای فیلتر پرس اطمینان حاصل کنید.

7. کیک را به سختی به طور خودکار فیلتر کنید

● علت: دوغاب خیلی چسبنده. اثر آبگیری کم؛ پیری پارچه فیلتر
● راه حل: بهینه سازی اثر لخته سازی. افزایش زمان فشار دادن؛ پارچه فیلتر ضد چسب فیلتر پرس را تعویض کنید.

8. سر و صدای تجهیزات یا ارتعاش بسیار زیاد

● علت: پی ناهموار. پیچ و مهره شل شده؛ قطعات متحرک ضعیف روغن کاری شده اند.
● راه حل: زمین نصب را تراز کنید. پیچ های ثابت را سفت کنید؛ قسمت های متحرک فیلتر پرس را روغن کاری کنید.

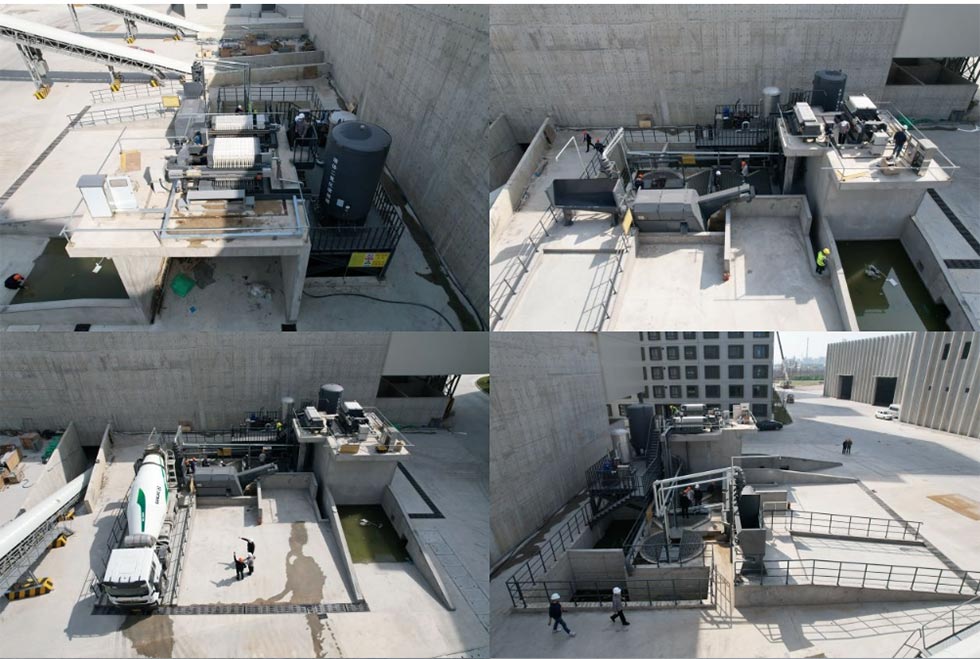

مورد پروژه: شانگهای CITIRAISE Construction Group New Building Materials Lishui Co., Ltd.

1. پیشینه پروژه

شانگهای CITIRAISE Construction Group Materials New Building Materials Lishui Co., Ltd. یک شرکت کلیدی درگیر در پیش ساخته است. اجزای بتنی، بتن تجاری و تولید مصالح ساختمانی جدید. در طول تولید در مقیاس بزرگ، الف مقدار زیادی دوغاب ساختمانی، فاضلاب بتن و بقایای اختلاط ایجاد می شود که دارای ویسکوزیته بالا است. ذرات ریز و الزامات بالا برای تخلیه حفاظت از محیط زیست. مشتری به یک اصطبل نیاز داشت، راه حل کارآمد و کاملا اتوماتیک جداسازی جامد-مایع برای تامین حفاظت از محیط زیست در محل و نیازهای تولید

2. راه حل تجهیزات

ما فیلتر پرس اتاق فاضلاب شهری سفارشی را برای مشتری ارائه کردیم که به طور ویژه برای ساخت و ساز و دوغاب بتن.

● ساختار فیلتر محفظه پایدار، مناسب برای عملیات مداوم طولانی مدت

● پورت تغذیه با کالیبر بزرگ و طراحی ضد گرفتگی برای جلوگیری از انسداد ناشی از ذرات ریز

● کنترل کاملا اتوماتیک برای کاهش عملکرد دستی

● اثر آبگیری پایدار، رطوبت کیک فیلتر کم، مناسب برای حمل و نقل و دفع

3. نتایج پروژه

1. جداسازی کارآمد جامد و مایع تحقق یافته است. فیلتر شفاف و قابل استفاده مجدد، مطابق با استانداردهای تخلیه محیطی

2. رطوبت کیک فیلتر به طور موثر کاهش می یابد، حجم به طور قابل توجهی کاهش می یابد، کاهش هزینه دفع

3. عملکرد پایدار 24 ساعته، مطابق با ریتم تولید با شدت بالا پایه مصالح ساختمانی

4. عملیات ساده و میزان شکست کم، که توسط تولید مشتری و حفاظت از محیط زیست شناسایی می شود بخش ها

4. ارزش پروژه

این پروژه نشان می دهد که فیلتر پرس ما دارای سازگاری و پایداری عالی است سناریوهای ساخت و ساز، اجزای پیش ساخته و تولید بتن تجاری به مصالح ساختمانی بزرگ کمک می کند شرکت ها به تولید سبز دست می یابند، فشار محیطی را کاهش می دهند و منافع اقتصادی را بهبود می بخشند.
