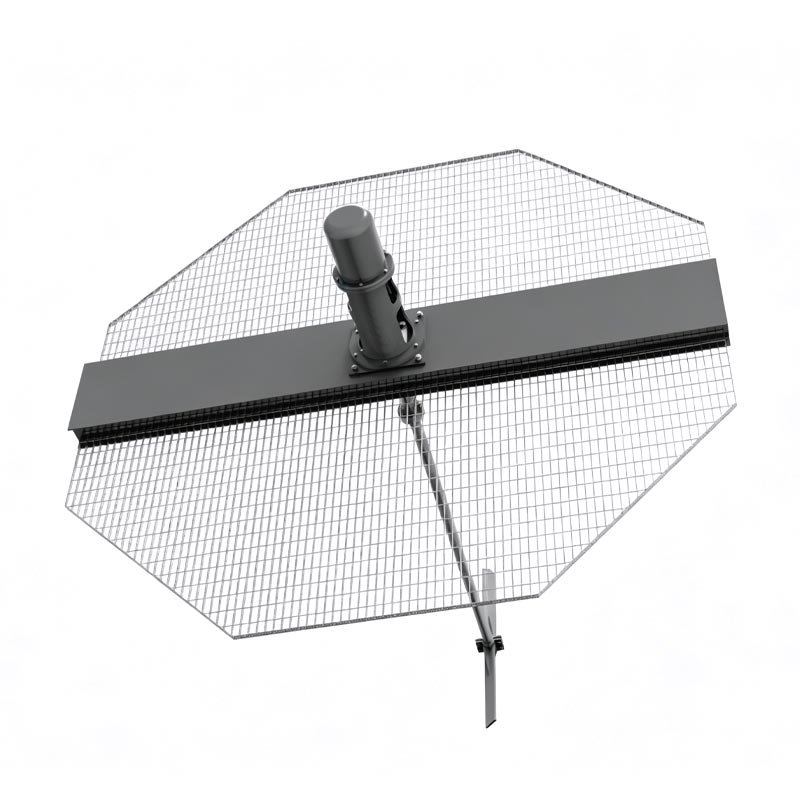

میکسر مخزن فاضلاب چاپ و رنگرزی

SINOU یک تولید کننده با تجربه است که بر تجهیزات حفاظت از محیط زیست نساجی تمرکز دارد و تجهیزات فاضلاب را ارائه می دهد میکسر مخزن فاضلاب چاپ و رنگرزی سفارشی برای چاپ جهانی، رنگرزی و تکمیل پارچه کارخانه ها

توسعه یافته با هدف نقاط درد اصلی فاضلاب چاپ: مقدار زیادی الیاف کوتاه پنبه/پلی استر، pH متغیر (4 ~ 12)، لجن رنگ با غلظت بالا و خوردگی سیم پیچ تجهیزات آسان.

مجهز به آنتی فیبر پروانه منحنی سیم پیچ، مهر و موم مکانیکی دو کاربید سیلیکون و سیستم درایو فرکانس متغیر اختیاری، ما همزن متوجه ترکیب همگن ماده رنگ‌زدا، لخته‌ساز و فاضلاب رنگ خام می‌شود، از کف مخزن جلوگیری می‌کند. پوسته گل و راندمان تصفیه بیوشیمیایی را بهینه می کند.

ما مواد شفت، اندازه پروانه، ضد خوردگی را سفارشی می کنیم درجه و فرم نصب با توجه به ترکیب واقعی فاضلاب برای حل چاپ و رنگرزی متنوع مشکلات تصفیه فاضلاب

جزئیات محصول

1. پروانه منحنی ضد سیم پیچ انحصاری

(1) تیغه منحنی شکاف ساده را برای الیاف اصلی نساجی انتخاب کنید. طراحی شکاف قوس ویژه از سیم پیچی جلوگیری می کند الیاف کوتاه پنبه، پلی استر، پشم که در فاضلاب چاپ رایج است.

(2) سه درجه ماده اختیاری: فولاد ضد زنگ SUS304، فولاد ضد زنگ مقاوم در برابر اسید بالا SUS316L، طبیعی آلیاژ روکش لاستیکی برای فاضلاب رنگ با کلرید بالا. لبه تیغه 3 تا 5 میلی متر ضخیم شد تا در برابر شست و شوی مداوم مقاومت کند ذرات رنگدانه و باقیمانده رنگ

(3) بهینه سازی شده از طریق شبیه سازی سیال CFD برای تشکیل جریان چرخشی سه بعدی مارپیچی، سرعت جریان بیشتر با کمتر مقاومت چرخش، تطبیق غلظت لجن متغیر زهکشی چاپ متناوب.

2. شفت همزن جعلی ضد خوردگی یکپارچه

(1) پردازش کامل آهنگری یک مرحله ای، بدون درز جوش روی بدنه شفت برای جلوگیری از خوردگی ترک تحت متناوب محیط رنگ اسیدی-قلیایی PH(4~12).

(2) شفت جامد SUS316L به عنوان گزینه استاندارد برای اکثر کارخانه های چاپ. شفت Hastelloy سفارشی برای فاضلاب رنگی واکنش پذیر حاوی نمک با کلرید بالا.

(3) پرداخت دقیق آینه بر روی سطح بیرونی، کاهش چسبندگی رنگدانه و سایش اصطکاک از ریز معلق ذرات جامد، عمر مفید را در غوطه وری طولانی مدت به میزان زیادی افزایش می دهند.

3. مونتاژ مهر و موم مکانیکی دو کاربید سیلیکون

(1) ساختار آب بندی دو طرفه کاربید سیلیکون آلیاژ سخت، متفاوت از مهر و موم لاستیکی تک معمولی همزن؛ مقاوم در برابر فرسایش مواد کمکی چاپ، سورفکتانت و ریزدانه رنگدانه.

(2) حلقه کمکی ثانویه لاستیک فلوئور به جای لاستیک نیتریل معمولی، به طور موثر از شکست پیری در زیر جلوگیری می کند خوردگی مایع رنگ قلیایی قوی

(3) طرح آب بندی جداشدنی را تقسیم کنید، جایگزینی تک تکه در محل را بدون جدا کردن کل شفت و پروانه، صرفه جویی در هزینه کار تعمیر و نگهداری برای کارگاه چاپ.

4. واحد کاهش نویز کم مهر و موم شده

(1) کاهنده دنده غوطه ور در روغن کاملاً بسته، ضد گرد و غبار و ضد خوردگی بخار رنگ، دنده داخلی خاموش کردن را اتخاذ می کند فولاد آلیاژی برای خروجی گشتاور بالا هنگام هم زدن لجن رنگ غلیظ با ویسکوزیته بالا.

(2) محفظه ذخیره روغن مستقل با واشر ضد نشت، از نفوذ بخار فاضلاب به روغن کاری جلوگیری می کند روغن باعث زنگ زدگی دنده و سایش غیرعادی شود.

(3) طرح فشرده، صرفه جویی در فضای نصب برای بازسازی استخر کارخانه چاپ قدیمی با فضای لبه باریک.

5. موتور فضای باز سفارشی کلاس IP55/IP68

(1) موتور استاندارد IE3 با راندمان بالا، مدل صرفه جویی در انرژی آهنربای دائم اختیاری IE4 برای کاهش کربن ارتقاء شهرک صنعتی رنگرزی در مقیاس بزرگ؛ درجه عایق F برای انطباق کارگاه مرطوب با دمای بالا محیط زیست

(2) پوسته موتور دو لایه مهر و موم شده با پوشش ضد خوردگی در سطح بیرونی. پورت سیم کشی مجهز به پلاگین لاستیکی ضد آب و ضد مه، موتور EX ضد انفجار اختیاری برای کارگاه چاپ با فرار گاز زائد مواد رنگزای آلی

(3) ساختار اتلاف حرارت مستقل برای جلوگیری از گرم شدن بیش از حد تحت بار اضافی ناگهانی ناشی از جریان لجن متمرکز در طول شیفت شستشوی متمرکز پارچه.

6. براکت نصب قابل تنظیم چند سبک

(1) سه قاب نصب اختیاری: براکت آویزان دیوار جانبی، براکت ثابت عمودی بالا، راهنمای بالابر زیر آب براکت ریلی، مخزن تنظیم مستطیل شکل آزادانه، مخزن لجن بسته گرد کارخانه چاپ مختلف طرح بندی ها

(2) پایه براکت ساخته شده از فولاد کربنی با پوشش ضد خوردگی اپوکسی سنگین یا فولاد ضد زنگ کامل، طراحی سوراخ پیچ قابل تنظیم برای تنظیم دقیق عمق غوطه وری پروانه با توجه به نوسان سطح آب در زمان واقعی فاضلاب رنگی

براکت نوع بالابر می تواند کل قسمت مرطوب را بدون تخلیه آب استخر از آب خارج کند، مناسب برای معمولی تمیز کردن فیبر و بازرسی قطعات

پارامتر فنی

سوالات متداول

1. س: آیا این همزن می تواند تحت فاضلاب اسید قوی و رنگ قلیایی با PH 4-12 کار کند؟

● A: بله. پیکربندی شفت SUS316L + مهر و موم فلوروبر را انتخاب کنید. نسخه لاستیکی روکش شده برای قیمت فوق العاده در دسترس است فاضلاب کلرید برای جلوگیری از آسیب خوردگی

2. س: آیا پروانه منحنی واقعاً ضد سیم پیچی برای الیاف کوتاه پنبه و پلی استر است؟

● A: تیغه منحنی شکاف توسعه یافته به طور ویژه بسته بندی الیاف را کاهش می دهد. در مقایسه با میکسرهای تیغه مستقیم، فرکانس تمیز کردن بیش از 70٪ در کارخانه های چاپ کاهش می یابد.

3. س: آیا می توانم دستگاه را روی استخرهای فاضلاب قدیمی موجود بدون تغییر مدنی نصب کنم؟

● A: براکت آویز دیوار جانبی نیازی به تغییر پایه بتنی ندارد، ایده آل برای کارخانه چاپ قدیمی پروژه های نوسازی با فضای محدود

4. س: اگر غلظت لجن فاضلاب به طور ناگهانی در طول تولید متمرکز افزایش یابد، چه؟

● A: تبدیل اختیاری فرکانس VFD سرعت را به صورت انعطاف پذیر تنظیم می کند تا از اضافه بار موتور جلوگیری شود. ما همچنین اضافه بار را پیکربندی می کنیم حفاظت خودکار در داخل کابینت کنترل

5.Q: عمر مفید مهر و موم مکانیکی در فاضلاب رنگ چقدر است؟

● A: درزگیر دوگانه کاربید سیلیکون + فلوئوروبربر معمولاً 8 تا 12 ماه در شرایط کاری معمولی دوام می آورد. طولانی تر از مهر و موم های لاستیکی معمولی است.

6.Q: آیا این مدل از نصب در فضای باز در محوطه های کارخانه بارانی پشتیبانی می کند؟

● A: موتور استاندارد IP55، ساختار کاملا مهر و موم شده IP68 اختیاری برای سازگاری با محیط بیرونی کارگاه مرطوب و بارانی.

7.Q: آیا تجهیزات می توانند با دستگاه دوز دکلورانت و فیلتر پرس همکاری کنند؟

● A: تطبیق کامل با سیستم دوز اتوماتیک و فیلتر پرس لجن برای تشکیل فاضلاب کامل چاپ جریان درمان

8. س: دوره گارانتی همزن میکسر مخزن فاضلاب چاپ و رنگرزی چقدر است؟

● A: یک سال گارانتی کامل دستگاه. قطعات یدکی آسیب دیده غیر مصنوعی را می توان به صورت رایگان در داخل تعویض کرد مدت گارانتی

اقدامات احتیاطی برای استفاده از همزن میکسر مخزن فاضلاب چاپ و رنگرزی

1. بازرسی پیش از عملیات قبل از راه اندازی

(1) سطح مایع را به شدت بررسی کنید: پروانه میکسر مخزن فاضلاب چاپ و رنگرزی باید کاملاً باشد غوطه ور شدن توسط فاضلاب حداقل 200 میلی متر؛ اجرای خشک بدون مایع کافی به سرعت به کاربید سیلیکون مضاعف آسیب می رساند مهر و موم مکانیکی

(2) وسایل شناور را تمیز کنید: الیاف پنبه ای شناور سطحی، ضایعات پارچه و مواد رنگی عظیم را بردارید بلوک های اطراف ناحیه پروانه، جلوگیری از گیر کردن تیغه پس از راه اندازی.

(3) بررسی مدار: اطمینان حاصل کنید که سیم کشی کابینت کنترل سالم است، پایانه های شلی ناشی از کارگاه کارخانه چاپ وجود ندارد. لرزش؛ بررسی تنظیمات پارامتر VFD با شرایط لجن در محل مطابقت دارد.

2. مدیریت راه اندازی و در حال اجرا

(1) ابتدا راه اندازی با سرعت پایین را برای نوع تبدیل فرکانس چاپ و رنگرزی مخلوط کن مخزن فاضلاب اتخاذ کنید. به تدریج سرعت چرخش نامی را افزایش دهید تا از اضافه بار فوری ناشی از لجن فشرده در کف مخزن جلوگیری شود.

(2) در طول تولید چاپ متمرکز کارخانه به کار مداوم ادامه دهید. اجتناب از شروع و توقف متناوب مکرر، راه اندازی مکرر به راحتی باعث گرم شدن بیش از حد موتور و تغییر شکل خستگی شفت می شود.

(3) وضعیت در حال اجرا را به طور منظم مشاهده کنید: دمای موتور، ارتعاش تجهیزات و نشت آب بندی را نظارت کنید. توقف بلافاصله پس از ظاهر شدن صدای غیرعادی یا چکیدن مایع از قسمت مهر و موم، عملیات را انجام دهید.

(4) سرعت چرخش را به طور منطقی با توجه به کیفیت آب در زمان واقعی تنظیم کنید: افزایش سرعت در هنگام فیبر فاضلاب و غلظت لجن افزایش می یابد. برای صرفه جویی در مصرف برق، سرعت بیکار را در طول دوره عدم تولید کم تخلیه کاهش دهید.

3. کنترل محیطی متوسط ​​و شیمیایی

(1) از نوسانات شدید PH استخر فاضلاب اجتناب کنید. افزودن مستقیم مواد خام اسیدی/قلیایی غلیظ نزدیک موقعیت نصب ممنوع است برای جلوگیری از محلی خوردگی شدید شیمیایی در قطعات غوطه ور

(2) هنگام تمیز کردن مخزن با عامل تمیز کننده اکسید کننده قوی، زمان عملیات مداوم تجهیزات را کوتاه کنید. مایع با اکسیدان بالا پیری اجزای آب بندی فلورئوروبر را تسریع می کند.

4. تعمیر و نگهداری منظم روزانه و دوره ای

(1) روال روزانه: زخم باقی مانده فیبر را روی سطح پروانه منحنی هر 7 تا 10 روز تمیز کنید، از ضخیم شدن الیاف جلوگیری کنید بر راندمان اختلاط و افزایش بار تأثیر می گذارد.

(2) بازرسی ماهانه: سفتی پیچ و مهره های براکت نصب و اتصال شفت را بررسی کنید. بررسی کنید که آیا موقعیت مهر و موم دارای تراوش مواد رنگزا است.

(3) تعمیر و نگهداری نیمه سالانه: حلقه مهر و موم کمکی فلورئوروبر پیری را جایگزین کنید. خراش های جزئی را هنگام هم زدن جلا دهید شفت ناشی از ذرات رنگدانه برای محافظت از لایه ضد خوردگی محور اصلی.

(4) خاموشی طولانی مدت (بیش از 15 روز): اجزای غوطه ور را با بلند کردن براکت، پروانه شستشو و شفت با آب تمیز خنثی برای شستن مواد رنگی و رنگدانه باقیمانده، پس از خشک شدن در هوا ذخیره کنید تا خشک نشود خوردگی شیمیایی

5. یادآوری شرایط کاری ویژه

(1) برای همزن میکسر مخزن فاضلاب چاپ و رنگرزی نصب شده در فضای باز نصب شده: حفاظت ضد باران را برای کابینت کنترل در روزهای بارانی شدید، از نفوذ آب باران که منجر به اتصال کوتاه قطعات الکتریکی می شود جلوگیری کنید.

(2) واحد سفارشی ضد انفجار مورد استفاده در کارگاه های دارای گاز رنگی فرار: اکیداً موتور از بین بردن را ممنوع کنید پوسته در محیط گاز قابل اشتعال.

در زمستان با دمای پایین: قبل از عملیات رسمی، تجهیزات را با سرعت کم به مدت 3 تا 5 دقیقه پیش گرم کنید. افزایش ویسکوزیته لجن رنگ سرد را تطبیق دهد.

مقایسه محصول در مقابل رقبا

سفارشی سازی و فرآیند تولید

مرحله 1: جمع آوری داده ها در محل و تأیید طرح فنی

مهندسان پارامترهای اصلی را در محل جمع آوری می کنند، از جمله مقدار pH فاضلاب، محتوای فیبر اصلی، ابعاد مخزن، فضای نصب و مورد نیاز ضد خوردگی از کارخانه چاپ و رنگرزی.

ترکیب منحصر به فرد با فیبر بالا، شرایط کاری اسیدی-قلیایی متناوب فاضلاب چاپی برای طراحی ساختار هدفمند و تکمیل سفارشی نقل قول

نوع پروانه، مواد شفت را تأیید کنید (304/316L / روکش لاستیکی)، درجه حفاظت موتور و فرم نصب با مشتری قبل از امضای سفارش.

مرحله 2: شبیه سازی جریان CFD و طراحی طراحی بهینه

تیم تحقیق و توسعه نرم‌افزار شبیه‌سازی سیال CFD را برای بهینه‌سازی رادیان قوس پروانه و شفت منحنی ضد سیم‌پیچ استفاده می‌کند. قطر، اندازه شکاف تیغه را بر اساس فیبر واقعی تنظیم کنید غلظت، پس از بررسی فنی، نقشه تولید به پایان رسید.

مرحله 3: تهیه مواد اولیه و بازرسی ورودی

بلوک فولادی ضد زنگ سفارشی، جزء مهر و موم کاربید سیلیکون، موتور و آلیاژ با راندمان بالا IE3/IE4 را خریداری کنید قطعات کاهنده برای همزن میکسر مخزن فاضلاب چاپ و رنگرزی. تمام مواد خام غوطه ور شده از اسید-باز عبور می کنند تست ضد خوردگی خیساندن و بازرسی اندازه قبل از انبارداری، انبار خام ناموفق را رد کنید تا بعداً اجتناب شود. شکست خوردگی

مرحله 4: ماشینکاری دقیق CNC و درمان سطح ضد خوردگی

1. شفت اصلی از آهنگری یکپارچه + تراشکاری پایان CNC و پرداخت آینه برای از بین بردن ترک جوش پنهان استفاده می کند. خطر؛

2. پروانه و لوازم جانبی فولاد ضد زنگ از طریق درمان غیرفعال سازی ترشی انجام می شود. قطعات لاستیکی روکش شده اتخاذ می کنند پردازش ضد خوردگی ولکانیزاسیون با دمای بالا برای فاضلاب رنگ خورنده قوی.

3. براکت نصب فولاد کربن با رنگ ضد خوردگی اپوکسی ضخیم پوشیده شده است.

مرحله 5: مونتاژ اجزا و پیش اشکال زدایی الکتریکی

کارگران حرفه ای کاهنده، مهر و موم مکانیکی دو کاربید سیلیکون، محور همزن و ضد سیم پیچ را مونتاژ می کنند. پروانه مطابق استاندارد فرآیند مونتاژ دستگاه مخلوط کن مخزن فاضلاب چاپ و رنگرزی. برای فرکانس مدل های تبدیل، پارامترهای عملکرد VFD از پیش تنظیم شده مطابق با تغییر غلظت فاضلاب چاپ در کارگاه، بازرسی کامل مدار

مرحله 6: آزمایش بار فاضلاب رنگی شبیه سازی شده در کارخانه

هر همزن تمام شده تحت آزمایش شبیه سازی مداوم 72 ساعته قرار می گیرد آزمایشگاه با فاضلاب اسیدی قلیایی با فیبر بالا (شبیه سازی فاضلاب چاپ واقعی). سیم پیچ ضد الیاف را بررسی کنید عملکرد، نشتی آب بندی، افزایش دمای موتور و مقدار ارتعاش برای تضمین انطباق با طراحی استاندارد قبل از تحویل

مرحله 7: بسته بندی ضد خوردگی و حمل و نقل صادراتی

قطعات فلزی زیر آب را با گریس ضد زنگ بپوشانید، اجزای هسته را با فیلم پلاستیکی ضد رطوبت بپیچید. محل مجموعه کامل تجهیزات، قطعات آب بندی یدکی و کتابچه راهنمای عملیات در جعبه تخته سه لا صادراتی برای جلوگیری از آسیب در طول حمل و نقل دریایی از راه دور برای پروژه های چاپ خارج از کشور.

مرحله 8: راهنمایی پس از فروش از راه دور و راه اندازی در محل

ارائه راهنمای نصب ویدیوی آنلاین برای همه مشتریان؛ برای سفارش عمده و پارک صنعتی رنگرزی بزرگ خارج از کشور پروژه ها، ترتیب مهندسان فنی در محل برای نصب اشکال زدایی مخزن فاضلاب چاپ و رنگرزی میکسر همزن، در عین حال اپراتورها را در نقاط تعمیر و نگهداری روزانه با هدف محیط فاضلاب رنگی آموزش می دهد.

مرحله 9: خدمات پیگیری مادام العمر پس از فروش

اجرای 1 سال گارانتی کامل دستگاه؛ ارائه قیمت تمام شده تامین قطعات یدکی و خدمات ارتقاء فنی تجهیزات در تمام طول عمر.

موارد بازرسی و داده های آزمایشی

1. تست ضد سیم پیچ

شرایط آزمایش: فاضلاب حاوی 320 میلی گرم در لیتر پنبه و فیبر کوتاه پلی استر، در حال اجرا مداوم

نتیجه تست 72 ساعت: چاپ و رنگرزی میکسر مخزن فاضلاب پروانه خمیده همزن دارای چسبندگی الیاف ناچیز است. بدون مسدود کردن تیغه، چرخه تمیز کردن ≥7 روز. تیغه مستقیم معمولی فیبر ضخیم را در عرض 24 ساعت جمع می کند.

2. تست غوطه وری ضد خوردگی

مایع آزمایش: PH=4 مایع رنگ اسیدی و PH=12 مایع کمکی قلیایی، 30 روز خیس کنید

● شفت SUS316L: بدون خوردگی حفره ای، سطح دست نخورده

● شفت SUS304: تغییر رنگ جزئی فقط در نمونه فولاد کربنی متوسط کلرید بالا که آشکارا زنگ زده و فرسایش یافته است تحت همین شرایط

3. تست نشت آب بندی

کارکرد کامل غوطه ور به مدت 168 ساعت در زیر فاضلاب رنگ حاوی ذرات ریز رنگدانه مهر و موم کاربید سیلیکون دوبل همزن میکسر مخزن فاضلاب چاپ و رنگرزی: نشت مایع در موقعیت شفت صفر است.

4. تست افزایش دما و بار موتور

عملکرد مداوم با بار کامل در محیط لجن رنگی با ویسکوزیته بالا افزایش دمای موتور ≤38K، در کلاس F استاندارد عایق؛ بدون هشدار گرمای بیش از حد

5. آزمایش یکنواختی مخلوط

نمونه برداری از 5 موقعیت مخزن پس از عملیات 30 دقیقه، تشخیص اختلاف غلظت دارو خطای غلظت ≤±4.2٪، به طور کامل نیاز همگن سازی دوز فاضلاب چاپ را برآورده می کند.

6. تشخیص مصرف برق

حجم مخزن و اثر اختلاط یکسان نرخ صرفه جویی در انرژی همزن ما: 21٪ تا 26٪ در مقایسه با همزن معمولی معمولی.

7. بازرسی ارتعاش

سرعت نامی در حال اجرا، مقدار ارتعاش ≤2.1mm/s، عملکرد پایدار بدون لرزش غیرعادی.

سیاست بازرسی کیفیت و نمونه

1. استاندارد بازرسی کیفیت کامل فرآیند

(1) بازرسی ورودی مواد خام

تمام فولاد ضد زنگ، قطعات آب بندی و موتورها بررسی می شوند گواهی مواد؛ قطعات کلیدی غوطه‌ور شده قبل از ذخیره‌سازی، مواد نامرغوب را بررسی می‌کنند مستقیما رد می شوند.

(2) بازرسی محصول نیمه تمام

دقت ماشینکاری شفت، تحمل ابعاد پروانه و اثر درمان ضد خوردگی سطح را در طول بررسی کنید تولید

(3) بازرسی کارخانه محصول نهایی

هر واحد تست بار فاضلاب چاپ شبیه سازی شده 72 ساعته از جمله ضد سیم پیچی، آب بندی، افزایش دما را تکمیل می کند. و عملکرد مخلوط قبل از تحویل. صدور گزارش بازرسی کارخانه

(4) بررسی نقطه ای تصادفی برای سفارشات انبوه

5٪ نمونه برداری تصادفی از هر دسته برای آزمایش عملکرد مکرر برای تثبیت کیفیت کلی.

2. نمونه سیاست خدمات

● بدون نمونه ماشین تمام شده رایگان

به دلیل سفارشی سازی ضد خوردگی و تولید پروانه خاص نمی توان همزن کامل را به صورت رایگان تهیه کرد هزینه
